Высокоточная асферическая линза, диаметр: 18 мм, числовая апертура: 0.60, покрытие для: 350 - 700 нм

Описание

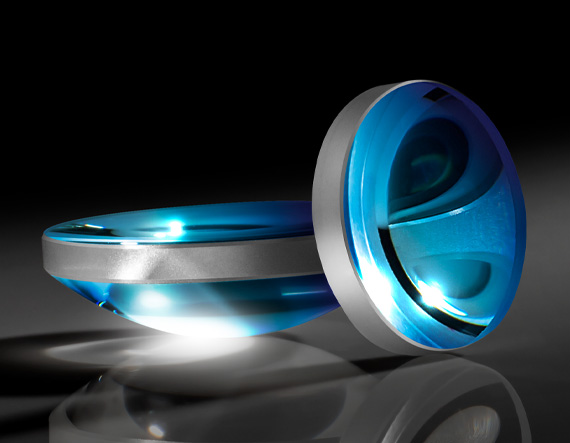

Высокоточная асферическая линза Edmund Optics 16-270 предназначена для компактных оптических систем, в которых требуется собрать свет с большой числовой апертурой, сформировать малое фокусное пятно или эффективно коллимировать излучение от точечного источника. Линза имеет диаметр 18 мм, эффективное фокусное расстояние 15 мм при расчётной длине волны 780 нм и числовую апертуру 0,60. Такая комбинация параметров обеспечивает высокую светосилу и позволяет работать с широкими угловыми пучками, что особенно важно при сопряжении лазерных диодов, оптических волокон, фотодетекторов и компактных осветительных модулей.

Асферическая поверхность сформирована с переменной кривизной, поэтому линза заметно лучше компенсирует сферическую аберрацию по сравнению с обычной сферической линзой аналогичного диаметра и фокусного расстояния. Это повышает концентрацию энергии в фокусе, уменьшает размер светового пятна и помогает получать более однородный коллимированный пучок. Элемент изготовлен из высокоиндексного оптического стекла S-LAH64. Материал позволяет реализовать большую оптическую силу при относительно компактной толщине и сохраняет стабильные характеристики при эксплуатации в лабораторных, измерительных и OEM-системах.

На рабочие поверхности нанесено широкополосное антиотражающее покрытие BBAR для диапазона 350–700 нм. Оно снижает отражение на границах стекло-воздух, повышает полезное пропускание и уменьшает паразитные блики при работе с фиолетовыми, синими, зелёными и красными источниками. Покрытие особенно востребовано в системах с лазерами 405, 445, 488, 515, 532, 561, 633 и 650 нм, а также в оптических трактах с широкополосным видимым излучением. Линза рассчитана прежде всего на устранение сферической аберрации; при работе с широким спектром необходимо учитывать естественный хроматический сдвиг фокуса, характерный для одиночного преломляющего элемента.

Характеристики

• Тип: высокоточная полированная асферическая линза
• Производитель: Edmund Optics, серия TECHSPEC® NIR Precision Aspheric Lenses
• Артикул: 16-270
• Материал: высокоиндексное оптическое стекло S-LAH64
• Диаметр: 18,00 мм
• Допуск диаметра: +0,00 / -0,10 мм
• Чистая апертура: 16,2 мм
• Эффективное фокусное расстояние: 15,00 мм при 780 нм
• Заднее фокусное расстояние: 11,51 мм
• Числовая апертура: 0,60
• Относительное отверстие: f/0,83
• Центральная толщина: 6,2 ±0,1 мм
• Краевая толщина: 2,55 мм
• Покрытие: широкополосное BBAR 350–700 нм
• Среднее отражение: менее 0,5% на поверхность в рабочей полосе
• Максимальное отражение: менее 1,5% в диапазоне 350–700 нм
• Качество поверхности: 40-20 scratch-dig
• Нерегулярность поверхности: 1,2 λ RMS при 632,8 нм
• Центровка: менее 3 угловых минут
• Исполнение: немонтированная круглая линза с защитной фаской

Отрасли применения

Линзу применяют в системах фокусировки и коллимирования лазерного излучения, в модулях с лазерными диодами, волоконно-оптических узлах, компактных осветителях, спектральных приборах и фотометрических системах. Высокая числовая апертура делает элемент эффективным для сбора слабого излучения от образца, люминесцентного объекта или малой активной зоны источника. Линза подходит для передачи света на фотодиоды, ПЗС- и КМОП-матрицы, фотоумножители, оптоволоконные торцы и чувствительные измерительные элементы.

Изделие используют в системах машинного зрения, флуоресцентной и конфокальной микроскопии, лазерной метрологии, оптическом контроле, биомедицинских приборах, лабораторных стендах и OEM-устройствах. Покрытие 350–700 нм позволяет применять линзу в многоволновых видимых системах, где важны высокий коэффициент передачи, снижение обратных отражений и уменьшение бликов. Асферическая форма особенно полезна в компактных оптических схемах, в которых обычная сферическая линза не обеспечивает требуемого качества фокусировки при большой апертуре.

Описание семейства продуктов

• Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
