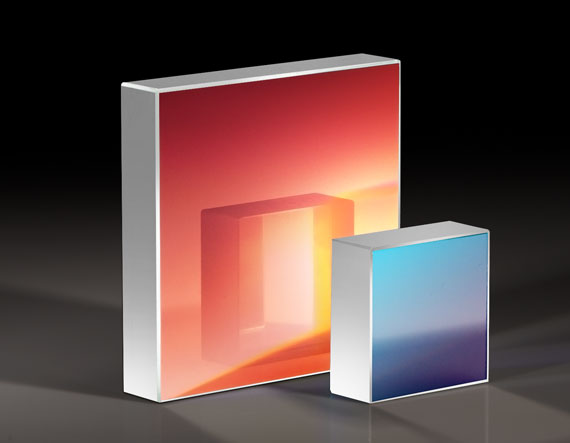

Голографическая отражающая дифракционная решётка для 250-400 нм, 1800 штр./мм, квадрат со стороной: 50 мм

Описание

Голографическая отражающая решетка 250–400 нм, 1800 штр./мм, 50 × 50 мм. Отражающая дифракционная решетка разделяет свет на спектральные составляющие с помощью периодической структуры. Число штрихов на миллиметр определяет угловую дисперсию, а длина волны блеска либо указанный диапазон — область эффективной работы. Голографическое или высокоэффективное исполнение полезно для задач, требующих контролируемого распределения энергии по порядкам.

При интеграции в оптическую систему учитывают рабочую длину волны, геометрию светового пучка, посадочные размеры и требования к качеству изображения либо волнового фронта. Монтаж выполняют в чистой зоне, избегая отпечатков, пыли, царапин и локальных нагрузок. После установки проверяют положение относительно оптической оси, механическую фиксацию и отсутствие паразитных отражений.

Соблюдение расчетного режима помогает сохранить заданные характеристики и повторяемость измерений. В лазерных установках дополнительно контролируют плотность мощности, направление луча и требования безопасности при работе с излучением.

Характеристики

• Артикул: 43-220
• Производитель: Edmund Optics
• Наименование: Голографическая отражающая решетка 250–400 нм, 1800 штр./мм, 50 × 50 мм
• Монтаж: совместимая оптическая механика
• Эксплуатация: чистота поверхностей, точная юстировка, защита от повреждений

Отрасли применения

Изделие применяют в спектрометрах, монохроматорах, анализаторах излучения, УФ-исследованиях и фотонных лабораториях. Выбор конкретной конфигурации определяется спектром, апертурой, точностью и условиями эксплуатации.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
