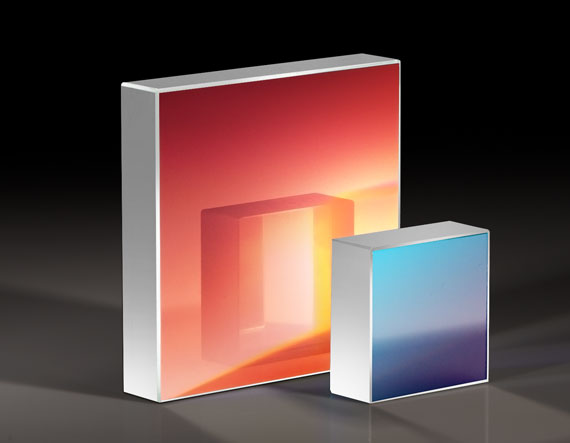

Голографическая отражающая дифракционная решётка для 400-700 нм, 1800 штр./мм, квадрат со стороной: 30 мм

Описание

Голографическая отражающая дифракционная решётка квадратной формы со стороной 30 мм предназначена для спектрального разложения излучения в диапазоне 400–700 нм. Плотность 1800 штрихов на миллиметр обеспечивает большое угловое разделение близких длин волн и подходит для спектрометров высокого разрешения. Голографическая технология формирования штрихов способствует снижению паразитного рассеяния и побочных максимумов.

В отражательной конфигурации свет взаимодействует с периодической поверхностью и направляется в различные порядки дифракции. Угол выхода зависит от длины волны, плотности штрихов и угла падения. Большая рабочая площадь обеспечивает достаточную апертуру для спектральных приборов, а квадратный формат облегчает установку в держателе или кинематическом механизме.

Решётку применяют для анализа эмиссии, поглощения, флуоресценции и лазерных спектров. Для достижения высокого разрешения необходимо согласовать входную и выходную щели, выбрать рабочий порядок и точно выставить угол. Рабочую поверхность нельзя касаться и очищать абразивными средствами, поскольку повреждение микроструктуры снижает эффективность и увеличивает рассеяние.

Характеристики

• Тип: голографическая отражающая дифракционная решётка.
• Спектральный диапазон: 400–700 нм.
• Плотность штрихов: 1800 штр./мм.
• Размер: квадрат со стороной 30 мм.
• Оптическая функция: спектральное разложение и угловое разделение длин волн.
• Конструкция: отражательная.
• Особенность технологии: снижение паразитных дифракционных максимумов.
• Назначение: спектрометры высокого разрешения.

Отрасли применения

• Спектроскопия.
• Монохроматоры.
• Анализ лазерного излучения.
• Флуоресцентные измерения.
• Контроль источников света.
• Научное приборостроение.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
