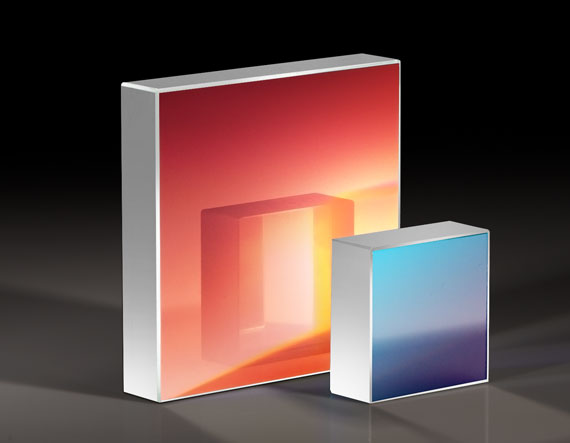

Голографическая отражающая дифракционная решётка для 250-400 нм, 1800 штр./мм, квадрат со стороной: 25 мм

Описание

Голографическая отражающая дифракционная решётка предназначена для спектрального разложения ультрафиолетового излучения в диапазоне 250–400 нм. Плотность 1800 штрихов на миллиметр обеспечивает большое угловое разделение близких длин волн и подходит для компактных спектрометров с повышенным спектральным разрешением. Квадрат со стороной 25 мм предоставляет значительную рабочую апертуру для УФ-пучка.

Голографическое изготовление формирует регулярную микроструктуру с низким уровнем случайных дефектов и рассеяния. В отражательной конфигурации свет не проходит через объём подложки, что удобно для коротковолнового ультрафиолета. Положение решётки и угол падения определяют рабочий порядок, спектральную область и эффективность дифракции.

Решётка используется в монохроматорах, спектрометрах, лазерных анализаторах и установках исследования УФ-источников. Рабочую поверхность нельзя касаться и очищать абразивом. Для точных измерений необходимо учитывать перекрытие порядков, паразитный свет и угловую зависимость отражения. Установка выполняется в жёстком держателе с контролем ориентации.

Характеристики

• Тип: голографическая отражающая дифракционная решётка.
• Рабочий диапазон: 250–400 нм.
• Плотность штрихов: 1800 штр./мм.
• Размер: квадрат со стороной 25 мм.
• Оптическая функция: спектральное разложение УФ-излучения.
• Конструкция: отражательная.
• Особенности: большое угловое разделение и пригодность для высокого разрешения.
• Монтаж: точная ориентация в спектральном приборе.

Отрасли применения

• УФ-спектроскопия.
• Монохроматоры.
• Анализ лазерного излучения.
• Фотолитография.
• Исследование плазмы и разрядов.
• Научное приборостроение.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
