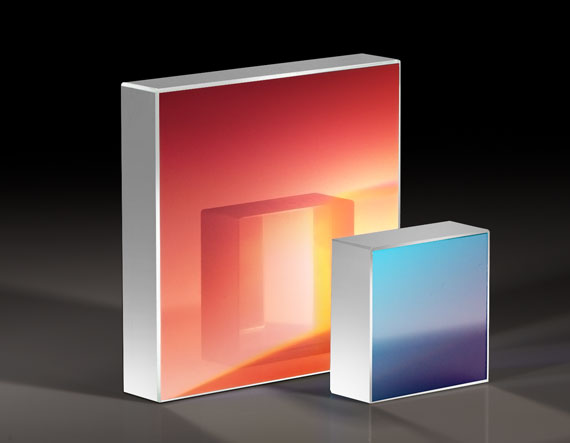

Голографическая отражающая дифракционная решётка для 400-700 нм, 1800 штр./мм, квадрат со стороной: 12.7 мм

Описание

Голографическая отражающая дифракционная решётка 43-775 от Edmund Optics представляет собой высокоточный оптический элемент, изготовленный методом голографической записи интерференционной картины двух лазерных пучков на подложке из полированного стекла с фоторезистивным слоем. Такая технология обеспечивает синусоидальный профиль штрихов и минимальный уровень рассеянного света (паразитных «духов»), что выгодно отличает голографические решётки от нарезанных механическим способом. Решётка имеет размер 12,7 x 12,7 мм, толщину 6,0 мм и плотность штрихов 1800 штр./мм. Рабочий спектральный диапазон составляет 400–700 нм (видимая область). Отражающее покрытие выполнено из чистого алюминия (bare aluminum), что обеспечивает высокую эффективность в указанном диапазоне. Максимальная абсолютная эффективность достигает 81%, а средняя эффективность превышает 65%. Решётка поставляется без оправы и требует аккуратного обращения: категорически нельзя касаться рабочей поверхности, так как отпечатки пальцев и аэрозоли могут безвозвратно повредить штрихи.

Характеристики

• Тип: голографическая отражающая дифракционная решётка
• Размер: 12,7 x 12,7 ±0,5 мм
• Толщина: 6,00 ±0,5 мм
• Плотность штрихов: 1800 штр./мм
• Рабочий диапазон длин волн: 400–700 нм
• Покрытие: алюминий (bare aluminum)
• Профиль штрихов: синусоидальный
• Максимальная абсолютная эффективность: 81%
• Средняя эффективность: >65%
• Материал подложки: полированное стекло (float glass)
• Поставляется без оправы

Отрасли применения

Дифракционная решётка 43-775 применяется в спектрометрах, монохроматорах и спектрографах для разложения света в спектр в видимом диапазоне. Она востребована в научных исследованиях, включая атомную и молекулярную спектроскопию, астрономию и анализ материалов. В промышленности решётка используется в системах контроля качества, например для определения цвета и состава красителей, а также в приборах для калибровки источников света. Благодаря высокой плотности штрихов она обеспечивает компактное спектральное разрешение, что важно для портативных аналитических устройств. Также применяется в учебных лабораториях для демонстрации дифракции и спектрального разложения.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
