Описание
Моторизованный вращатель поляризации производства Optogama представляет собой автоматизированный оптомеханический модуль, в котором волновая пластина установлена во вращающейся оправе с электроприводом, что позволяет программно и с высокой повторяемостью изменять ориентацию оптической оси пластины относительно плоскости поляризации падающего лазерного излучения. Использование волновой пластины типа λ/4 (четвертьволновой) на длине волны 1064 нм означает, что элемент вносит фазовый сдвиг в четверть длины волны между ортогональными компонентами поляризации, за счет чего линейно поляризованный свет на входе может преобразовываться в эллиптически или циркулярно поляризованный на выходе, а конкретный характер преобразования определяется углом поворота пластины, задаваемым моторизованным приводом. Указанный порог лазерного повреждения 10 Дж/см2 является критически важным параметром при работе с мощным лазерным излучением: он определяет максимальную плотность энергии импульса, при превышении которой возможно необратимое разрушение оптического покрытия или материала пластины, поэтому подбор компонента с достаточным порогом стойкости обязателен при интеграции в высокомощные лазерные системы.
Характеристики
- Производитель: Optogama
- Тип устройства: моторизованный вращатель поляризации
- Диаметр: 18 мм
- Волновая пластина: λ/4 на длине волны 1064 нм
- Порог лазерного повреждения: 10 Дж/см²
Отрасли применения
Моторизованные вращатели поляризации применяются в мощных лазерных системах для динамического управления поляризацией излучения без ручной юстировки, что востребовано в лазерных технологических комплексах резки, сварки и абляции материалов на длине волны 1064 нм, характерной для Nd:YAG лазеров. Такие устройства используются в научных лабораториях нелинейной оптики и лазерной физики при проведении экспериментов, требующих автоматизированного изменения состояния поляризации в ходе измерений, а также в системах лазерной локации и метрологии, где точность и повторяемость угла поворота поляризации напрямую влияют на достоверность результатов.
Вращатель поляризации представляет собой компактное моторизованное устройство для контроля поляризации лазерного пучка.
Вращатель работает в УФ, видимом и ближнем ИК диапазонах спектра от 250 нм до 2000 нм.
Все оптические компоненты изготовлены с учетом высокого порога лазерного повреждения и обеспечивают стабильную и надежную работу даже при использовании их с мощными лазерами в промышленных приложениях.
Особенности:- Компактная конструкция; - Высокое разрешение: 175543 микрошагов при вращении на 360°; - Высокая точность: ±10 микрошагов (± 0.02°); - Чистая апертура: 18 мм; - Быстрая регулировка - менее 0.2 сек (от 0° до 45°). |

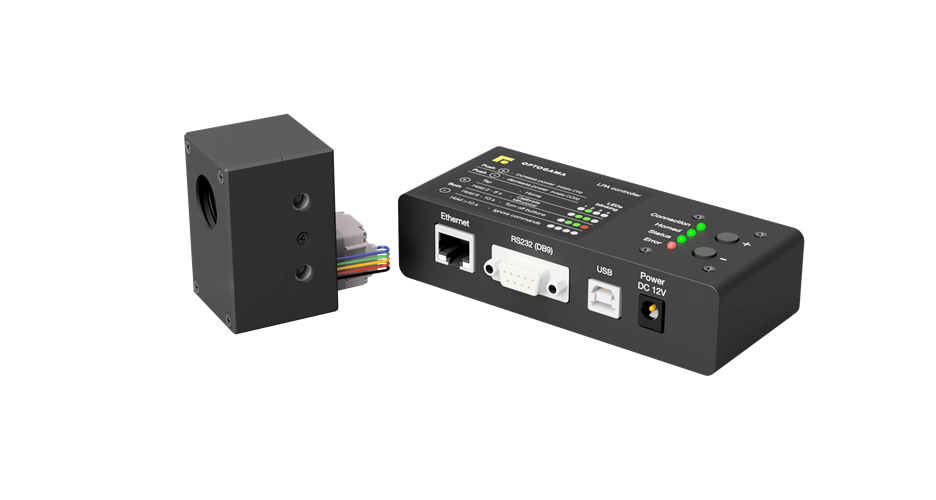

В комплекте:Моторизованный вращатель поляризации (MRO); Контроллер (SMC); Программное обеспечение (LPA); Источник питания постоянного тока 12 В (GST60A12-P1J); USB-кабель (1.5 м).
|
Технические характеристики:
|
Параметры |
Значения |
|
Чистая апертура |
⌀18 мм |
|
Стандартные длины волн |
257 нм; 343 нм; 355 нм; 400 нм; 515 нм; 523 нм; 800 нм; 1030 нм; 1064 нм |
|
Порог лазерного повреждения |
>10 [Дж/см2] (10 нс при 1064 нм) |
|
Время закрытия-открытия (от 0º до 45º) |
< 0.2 с |
|
Разрешение |
175543 микрошагов при полном вращении 21943 микрошагов при вращении на 45º (0.002º, 7.2 угл.с, 0.035 мрад) |
|
Точность |
±10 микрошагов (±0.02º) |
|
Двигатель |
2-ух фазовый шаговый двигатель, 200 шагов с шагом 256 мкм |
|
Размеры вращателя |
37.5 x 36 x 58 мм |
|
Размеры контроллера |
125 x 53 x 31 мм |
|
Программное обеспечение |
ПО LPA |
|
Входное напряжение |
DC 12 В |
|
Скорость передачи |
До 115200 бит/с (RS-232) USB 2.0 |
|
Рабочая температура |
От +10 до +40 ºC |
|
Температура хранения |
От -15 до +50 ºC |
