Поставщик
|
Edmund Optics |
|
Артикул
|
46-397 |
|
Тип линз
|
рассеивающие, линзы френеля |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
<5 мм |
|
Диаметр
|
18.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1100 |
|
Тип
|
Fresnel Lens |
|
Пропускание (%)
|
92 (from 400-1100nm) |
|
Рабочая температура (° C)
|
≤80 |
|
Индекс преломления nd
|
1.49 |
|
Допуск по толщине (%)
|
±40 |
|
Покрытие
|
Uncoated |
|
Подложка
|
Acrylic |
|
Плотность штрихов (штрих / дюйм)
|
143.00 |
|
Толщина центра CT (дюймы)
|
0.11 |
|
Эффективное фокусное расстояние EFL (дюймы)
|
-18.00 |
|
Эффективное фокусное расстояние EFL (мм)
|
-457.20 |
|
Эффективный диаметр (дюймы)
|
18.0 |
|
Диаметр (дюймы)
|
18.5 |
|
Диаметр (мм)
|
463.55 |
|
Допуск размеров (дюймы)
|
±0.05 |
Описание
Рассеивающая линза Френеля диаметром 18,5 дюйма и фокусным расстоянием −18,0 дюйма предназначена для расширения и расхождения светового потока на большой площади. Отрицательная оптическая сила формирует расходящийся выходной пучок, а ступенчатая конструкция позволяет получить большую апертуру при существенно меньшей массе и толщине по сравнению с цельной вогнутой линзой.
Элемент может использоваться для увеличения поля освещения, формирования широкого светового конуса и перераспределения излучения от протяжённых источников. Большой диаметр удобен для осветительных систем, солнечных экспериментов, проекционной техники и крупноформатных визуализирующих установок. Фокусное расстояние −18 дюймов обеспечивает заметное расхождение на сравнительно небольшом расстоянии.
Ступенчатый профиль вызывает дифракцию, рассеяние и остаточные аберрации, поэтому линза не предназначена для высокоточной передачи изображения. При установке необходимо правильно ориентировать рабочую сторону, обеспечить ровную опору и исключить прогиб большой пластины. При работе с мощными источниками контролируют нагрев и равномерность распределения энергии за линзой.
Характеристики
- Тип: рассеивающая линза Френеля.
- Диаметр: 18,5 дюйма.
- Фокусное расстояние: −18,0 дюйма.
- Оптическая сила: отрицательная.
- Конструкция: ступенчатый тонкий профиль.
- Функция: расширение и рассеяние светового потока.
- Преимущество: большая апертура при малой массе.
- Особенности: остаточные аберрации и дифракционные эффекты ступенчатой структуры.
Отрасли применения
- Крупноапертурные осветители.
- Проекционные системы.
- Солнечная энергетика.
- Машинное зрение с широким полем.
- Эксперименты по распределению света.
- Учебные демонстрационные установки.

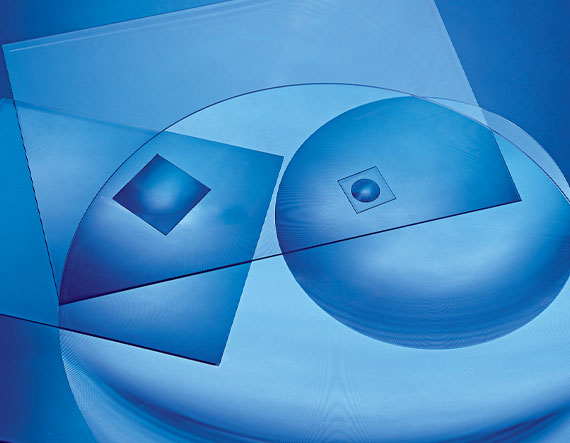

Описание семейства продуктов
- Отрицательное фокусное расстояние
- Акриловая основа
- Квадратные и прямоугольные варианты
Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.
Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
