Линза Френеля, диаметр: 18.5", фокусное расстояние: 18"

Описание

Линза Френеля 46-392 компании Edmund Optics имеет большой диаметр 18,5 дюйма (около 47 см) и фокусное расстояние 18 дюймов (около 46 см).

Обычная толстая линза такого крупного размера получилась бы очень тяжёлой и дорогой. Линза Френеля устроена иначе: её рабочая поверхность разбита на множество тонких концентрических колец, каждое из которых наклонено под своим углом — вместе они дают тот же эффект фокусировки света, что и обычная толстая линза, но сама линза Френеля при этом плоская, тонкая и лёгкая.

За счёт малой толщины и лёгкости линзы Френеля такого крупного диаметра используют там, где обычная толстая линза была бы слишком тяжёлой или дорогой — в больших осветительных приборах, проекционных экранах, увеличительных панелях и солнечных концентраторах.

Изображение через линзу Френеля получается немного менее чётким, чем через обычную сплошную линзу того же размера, из-за границ между кольцами на её поверхности, поэтому такую линзу выбирают там, где важнее большая площадь сбора света и малый вес, а не предельно высокое качество изображения.

Такую линзу удобно закрепить в рамке или каркасе по краю, не нагружая её собственный вес дополнительными элементами крепления по центру, что дополнительно подчёркивает практичность лёгкой плоской конструкции по сравнению с толстой стеклянной линзой того же диаметра.

Характеристики

• Артикул: 46-392; производитель: Edmund Optics
• Тип: линза Френеля (плоская, облегчённая)
• Диаметр: 18,5" (около 47 см)
• Фокусное расстояние: 18" (около 46 см)

Отрасли применения

• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование
• Крупноформатные осветительные и проекционные системы
• Солнечные концентраторы

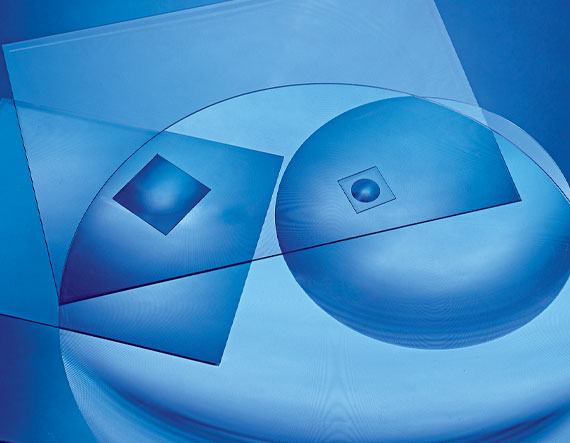

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
