Поставщик
|
Edmund Optics |
|
Артикул
|
83-943 |
|
Фокусное расстояние объектива
|
17.5 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
28.5mm - 11.7° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
7 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
20.70 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
38.0mm - 15.6° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
50.7mm - 20.6° |
|
Искажение (%)
|
0.9 Diagonal, 0.60 Horizontal |
|
Максимальный формат сенсора
|
1/2" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
50.7mm - 20.6° |
|
Фокусное расстояние FL (мм)
|
17.50 |
Описание

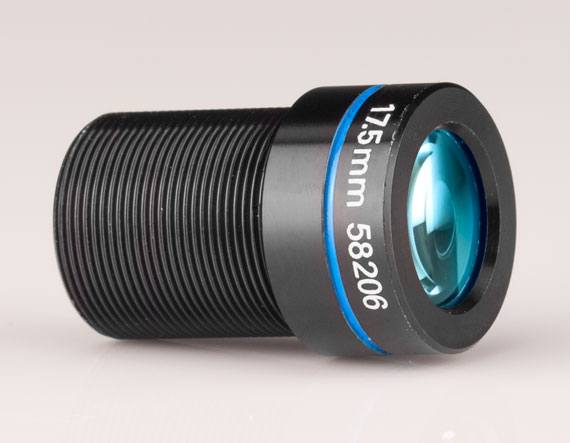

Объектив Blue серии с креплением M12, фокусным расстоянием 17,5 мм, апертурой f/5.6 и диагональной дисторсией порядка 0,9 % относится к среднедлиннофокусным объективам с низким уровнем геометрических искажений. Конструкция оптимизирована для работы с сенсорами малого и среднего формата, обеспечивая уменьшенное поле зрения с повышенной детализацией, что удобно для измерительных и инспекционных задач. Апертура f/5.6 обеспечивает достаточную глубину резкости для типичных рабочих расстояний в системах машинного зрения.
Низкий уровень дисторсии позволяет применять объектив в задачах, чувствительных к точности геометрических измерений, при наличии калибровки системы. Корпус с резьбовым креплением M12 рассчитан на жесткую фиксацию в посадочном гнезде и интеграцию в OEM‑модули и компактные измерительные устройства. Объектив подходит для систем автоматического контроля, где требуется локальный обзор и стабильные оптические параметры при длительной эксплуатации.
Характеристики
- Серия: Blue
- Фокусное расстояние: 17,5 мм
- Апертура: f/5.6
- Крепление: M12 (S-mount)
- Диагональная дисторсия: около 0,9 %
- Умеренно узкое поле зрения
- Оптимизация под сенсоры с малым размером пикселя
- Промышленное исполнение корпуса
Отрасли применения
- Метрологические и инспекционные системы с локализованным полем обзора
- Контроль геометрии и размеров деталей
- Системы визуализации в приборостроении и электронике
- Встраиваемые камеры в измерительное и тестовое оборудование
