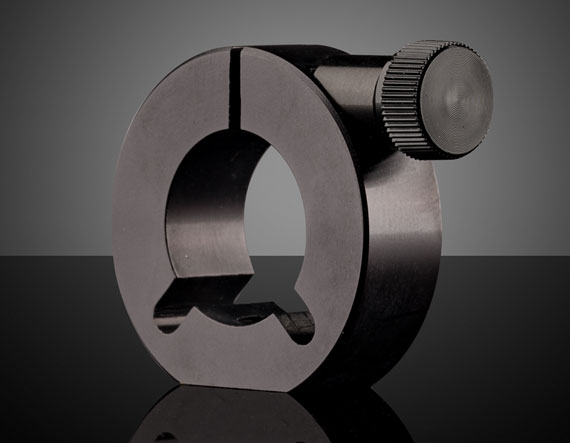

Кольцевой держатель, внутренний диаметр: 16 мм, крепление: S-Mount, совместимый стержень: M6x1.0

Описание

Кольцевой держатель с внутренним диаметром 16 мм и креплением типа S-Mount представляет собой опто-механический компонент для установки миниатюрных оптических элементов, таких как линзы или фильтры малого диаметра, на несущий стержень с резьбой M6x1.0. Стандарт S-Mount широко распространен в компактных камерных модулях и сенсорных сборках, где требуется точная и повторяемая установка объектива относительно матрицы приемника. Кольцевая форма держателя обеспечивает равномерное распределение усилия фиксации по окружности оптического элемента, что снижает риск возникновения локальных механических напряжений и связанных с ними оптических искажений при затягивании крепежа. Резьбовое соединение с стержнем позволяет быстро изменять положение оптического элемента вдоль оси и зафиксировать его в выбранной точке без дополнительных инструментов, что удобно при частой перенастройке оптической схемы в процессе отладки оборудования.

Характеристики

• Тип: кольцевой держатель
• Внутренний диаметр: 16 мм
• Крепление: S-Mount
• Совместимый резьбовой стержень: M6x1.0
• Равномерное распределение усилия фиксации по окружности
• Материал корпуса: металл

Отрасли применения

Такие держатели применяются в компактных модулях машинного зрения, в веб-камерах промышленного назначения, в системах видеонаблюдения и миниатюрных оптических сенсорах для робототехники и дронов. Их используют при сборке компактных оптических узлов, где пространство ограничено, а также в медицинском эндоскопическом оборудовании и потребительской электронике, где малогабаритные объективы должны быть точно зафиксированы относительно светочувствительной матрицы.

Описание семейства продуктов

• Разрешить монтаж трубных систем C, S и T на опорах
• Варианты монтажа с резьбой ¼-20 или M6
• Конструкция из черного анодированного алюминия

Кольцевые крепления TECHSPEC® C, S и T-Mount имеют винтовое закрытие и подходят для труб и цилиндров с внешним диаметром 30 мм, 16 мм и 48 мм соответственно. Кольцевые крепления доступны с резьбой ¼-20 или M6 с резьбой и плоской монтажной поверхностью для облегчения монтажа на стойки оптического стола. Кольцевые крепления TECHSPEC C, S и T-Mount идеально подходят для быстрой интеграции трубных систем C, S или T-Mount в любую настольную систему. Черная анодированная конструкция уменьшает отражения внутри системы.
