Поставщик
|
Edmund Optics |
|
Артикул
|
37-182 |
|
Фокусное расстояние объектива
|
16 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
Entrance Pupil Position (mm)
|
7.5143 |
|
RoHS
|
Compliant |
|
Exit Pupil Position (mm)
|
-6.7445 |
|
Image Space Principal Plane (mm)
|
-7.04 |
|
Object Space Principal Plane (mm)
|
7.21 |
|
Number of Elements (Groups)
|
6 (6) |
|
Back Focal Length BFL (mm)
|
10.79 - 10.05 |
|
Coating Specification
|
λ/4 MgF2 @ 588nm |
|
Wavelength Range (nm)
|
400 - 700 |
|
Type
|
Fixed Focal Length Lens |
|
Mount
|
C-Mount |
|
IR Cut Filter
|
No |
|
Maximum Distortion
|
0.039 @ Full Field |
|
Length (mm)
|
22.50 |
|
Maximum Diameter (mm)
|
16 |
|
Horizontal Field of View, 1/4" Sensor
|
32.6mm - 12.8° |
|
Horizontal Field of View, 1/3" Sensor
|
43.5mm - 17.0° |
|
Horizontal Field of View, 1/2.5" Sensor
|
52.5mm - 20.5° |
|
Horizontal Field of View, 1/2" Sensor
|
58.0mm - 22.5° |
|
Horizontal Field of View, 1/1.8" Sensor
|
64.9mm - 25.3° |
|
Field of View at Max Sensor Format
|
Horizontal: 64.9mm - 25.3°Vertical: 48.7mm - 19.1°Diagonal: 81.2mm - 31.4° |
|
Working Distance (mm)
|
150 - &infin |
|
Numerical Aperture NA, Object Side
|
0.017068 |
|
Primary Magnification PMAG
|
0.1X |
|
Maximum Sensor Format
|
1/1.8" |
|
Aperture (f/#)
|
f/4.0 |
|
Focal Length FL (mm)
|
16.00 |
Описание

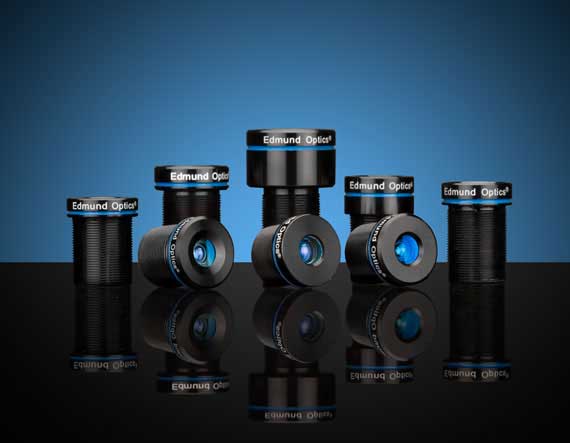

Объектив Blue с фокусным расстоянием 16 мм и креплением M12 предназначен для построения стабильной и предсказуемой оптической схемы в составе компактных систем машинного зрения. Такая конфигурация особенно удобна в проектах, где важно получить аккуратное изображение рабочей зоны при ограниченном монтажном пространстве и сохранить совместимость с распространенными камерами малого формата. Объектив подходит для задач, в которых требуется уверенная передача деталей объекта, повторяемость результатов и удобство интеграции в серийные решения. Исполнение с креплением M12 упрощает подбор механической части и позволяет использовать изделие в составе компактных узлов наблюдения, анализа и автоматизированного контроля.
Фокусное расстояние 16 мм помогает выстраивать более узкое поле зрения по сравнению с короткофокусной оптикой, что полезно при работе с удаленными объектами, отдельными зонами на конвейере и локальными участками контроля. Это делает модель практичным выбором для инспекции кромок, маркировки, небольших деталей и участков поверхности, где важна концентрация внимания на ограниченной области. Апертура f/4.0 поддерживает сбалансированный режим работы, при котором можно сочетать достаточную резкость, контролируемую глубину резко изображаемого пространства и стабильное качество изображения в типовых производственных условиях.
Объектив может применяться как в новых установках, так и при модернизации существующих систем, где необходимо сохранить компактность, упростить монтаж и обеспечить понятное поведение оптики в реальной эксплуатации. Он уместен в стендах технического зрения, сортировочных линиях, оборудовании для визуальной проверки изделий и в различных автоматизированных комплексах, где критичны повторяемость результатов и удобство настройки. Благодаря понятной конфигурации модель хорошо подходит для инженерных задач, в которых ценятся совместимость, компактные размеры и практичность внедрения.
Характеристики
- Бренд: Edmund Optics
- Артикул: 37-182
- Серия: Blue
- Тип крепления: M12
- Фокусное расстояние: 16 мм
- Апертура: f/4.0
Отрасли применения
- Машинное зрение
- Контроль геометрии и размеров
- Лабораторные измерительные комплексы
- Промышленная автоматизация
- Интеграция в компактные камеры
