Поставщик
|
Edmund Optics |
|
Артикул
|
15-643 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
16 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Cw |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
34.1 |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
48.60 |
|
Резьба фильтра
|
M30.5 x 0.5 (Female) |
|
Горизонтальное поле зрения, датчик 2/3 "
|
65.5mm - 27.8° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
26.6mm - 11.5° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
35.5mm - 15.3° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
43.0mm - 18.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
47.4mm - 20.4° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
53.4mm - 22.9° |
|
Диаметр (мм)
|
38.0 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
65.5mm - 27.8° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
16.00 |
Описание

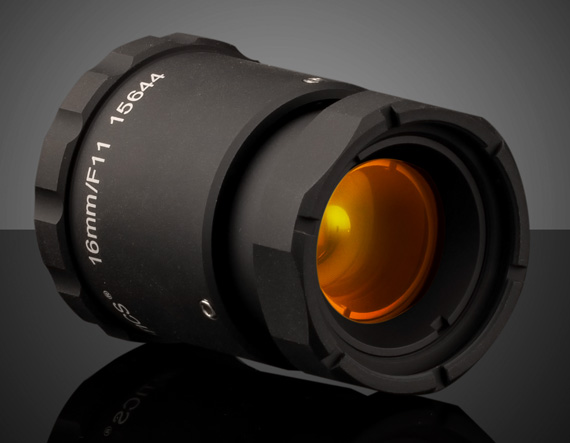

Объектив серии Cw представляет собой готовый оптический модуль с фиксированным фокусным расстоянием, собранный из нескольких линзовых групп в едином корпусе с механизмом крепления к камере. Конструкция с несколькими линзами позволяет скорректировать основные аберрации — сферическую, кому и дисторсию — обеспечивая приемлемое качество изображения по всему полю зрения при относительно небольшой светосиле. Диафрагменное число f/8 задаёт умеренную апертуру, что увеличивает глубину резкости, но требует достаточного уровня освещённости объекта съёмки.Корпус объектива обычно выполняется из металла с посадочным резьбовым кольцом, а внутренняя диафрагма фиксированного значения f/8 определяется конструктивно и не регулируется пользователем в процессе эксплуатации.
Характеристики
- Тип: объектив с фиксированным фокусным расстоянием
- Серия: Cw
- Фокусное расстояние: 16 мм
- Относительное отверстие (апертура): f/8
- Поставщик: Edmund Optics
- Артикул: 15-643
Отрасли применения
Такие объективы применяются в промышленных системах машинного зрения для контроля качества на производственных линиях, в системах автоматической идентификации и считывания кодов, а также в компактных камерах для встраиваемых решений и робототехники. Фиксированное фокусное расстояние и умеренная апертура делают объектив удобным выбором для задач с постоянным расстоянием до объекта и стабильными условиями освещения. Кроме того, наличие стандартной резьбовой посадки на объективе облегчает его замену на аналогичные модели той же серии при изменении требований к полю зрения без переработки всей камеры.
Описание семейства продуктов
- Водонепроницаемые (Cw) версии объективов TECHSPEC® серии C с фиксированным фокусным расстоянием
- Соответствует рейтингам защиты от проникновения пыли IEC IPX7 и IPX9K.
- Окно с гидрофобным покрытием защищает передний элемент объектива.
- Предназначен для устранения необходимости в защитной крышке для объектива
Объективы с фиксированным фокусным расстоянием серии TECHSPEC® Cw представляют собой водонепроницаемую версию наших объективов с фиксированным фокусным расстоянием серии TECHSPEC® C. Разработанные в соответствии с кодами защиты от проникновения пыли IEC IPX7 и IPX9K, эти линзы выдерживают воздействие воды на глубину до 1 метра в течение 30 секунд и работают в условиях ближнего действия под высоким давлением и высокой температурой водяных брызг. Эти линзы имеют окно с гидрофобным покрытием для предотвращения оседания капель воды на поверхности линзы. Для предотвращения попадания влаги в корпус линзы уплотнены несколькими уплотнительными кольцами. Объективы с фиксированным фокусным расстоянием TECHSPEC® серии Cw рассчитаны на датчики с разрешением до 5 мегапикселей и размером 2/3 дюйма и идеально подходят для пищевой, фармацевтической, автомобильной промышленности и систем безопасности.
