Поставщик
|
Edmund Optics |
|
Артикул
|
85-350 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
16 мм |
|
Числовая апертура
|
f/2.8 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
22 |
|
Вес (г)
|
37 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
40.80 |
|
Передняя резьба
|
M22.0 x 0.75 (Male) |
|
Резьба фильтра
|
M25.5 x 0.5 with required adapter #89-941 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
61.4mm - 30.9° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
25mm - 12.8° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
33.3mm - 17.1° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
39.6mm - 20.2° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
44.5mm - 22.7° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
50.1mm - 25.2° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/2.8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
61.4mm - 30.9° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
16.00 |
Описание

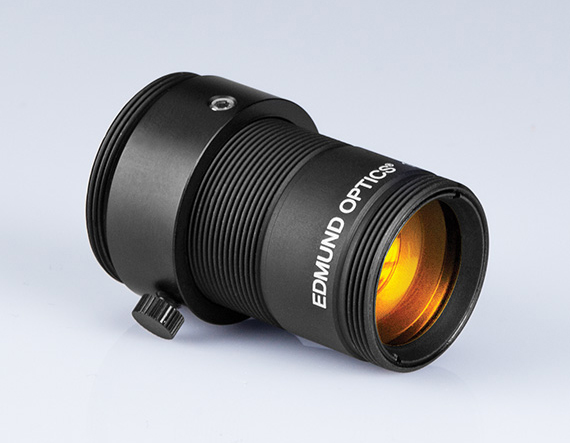

Объектив Ci серии с фокусным расстоянием 16 мм и апертурой f/2.8 предназначен для широкоугольных систем машинного зрения с высокими требованиями к светосиле и качеству изображения. Фокус 16 мм обеспечивает широкое поле зрения, позволяя контролировать большие участки сцены, а апертура f/2.8 даёт яркое изображение, позволяя работать при ограниченной подсветке и с укороченными выдержками. Оптика семейства C серии обеспечивает высокое разрешение и низкую вариативность параметров между объективами.
Компактная механика Ci, ориентированная на массовую интеграцию, включает регулируемый и фиксируемый фокус, что упрощает настройку и обеспечивает стабильность работы в условиях вибраций и длительной эксплуатации. Фиксированная апертура снижает сложность конструкции и повышает повторяемость характеристик для OEM-систем. Объектив 16 мм f/2.8 хорошо подходит для обзорных и инспекционных задач, где важно сочетание широкого поля, высокой светосилы и небольших габаритов.
Характеристики
- Фокусное расстояние 16 мм, широкоугольное.
- Светосильная апертура f/2.8 (фиксированная).
- Широкое поле зрения и высокое разрешение.
- Компактный корпус Ci с регулируемым фокусом.
- Подходит для сенсоров до 2/3\".
- Оптимизирован для массовой интеграции в системы машинного зрения.
Отрасли применения
- Обзорные системы контроля качества.
- Высокоскоростная инспекция на производственных линиях.
- Встраиваемые камеры и диагностические приборы.
- Лабораторные стенды по широкоугольной визуализации.
- Учебные комплексы по промышленной оптике.
- OEM-решения с требованиями по светосиле и габаритам.
