Прецизионное внеосевое параболическое зеркало, диаметр: 16.25", фокусное расстояние: 80", покрытие для 450-650 нм

Описание

Прецизионное внеосевое параболическое зеркало с диаметром 16,25" (412,8 мм) и фокусным расстоянием 80" предназначено для формирования или приёма параллельного пучка без прохождения света через центральную зону оптической системы. Внеосевая параболическая геометрия позволяет фокусировать коллимированный пучок в заданную точку либо, в обратном направлении, преобразовывать расходящийся источник в коллимированный пучок, сохраняя преимущества параболической формы без центрального экранирования.

Рабочее покрытие рассчитано на спектральный диапазон 450–650 нм, поэтому зеркало подходит для видимых источников и оптических трактов, работающих в синей, зелёной, жёлтой и красной части спектра. Большой диаметр при фокусном расстоянии 80" формирует малое относительное отверстие и обеспечивает удобное сопряжение с широкими пучками, однако при проектировании необходимо учитывать габариты, массу узла, положение фокуса и требования к жёсткости крепления. Для сохранения качества волнового фронта опорная конструкция не должна вносить заметную деформацию рабочей поверхности.

Зеркало предназначено для прецизионных систем фокусировки и коллимации. Параболический профиль снижает сферическую аберрацию при работе с осевым или соответствующим образом ориентированным пучком, а внеосевое исполнение облегчает размещение источника, приёмника или образца вне основного оптического пути. При интеграции следует предусмотреть юстировку по наклону и положению, защиту отражающей поверхности от загрязнений и проверку соответствия фактической апертуры диаметру используемого пучка.

Характеристики

• Тип: прецизионное внеосевое параболическое зеркало.
• Диаметр оптической апертуры: 16,25" (412,8 мм).
• Фокусное расстояние: 80".
• Форма рабочей поверхности: параболическая.
• Способ формирования пучка: фокусировка коллимированного излучения или коллимация расходящегося излучения.
• Спектральный диапазон покрытия: 450–650 нм.
• Назначение покрытия: отражение излучения видимого диапазона в пределах указанного спектрального интервала.
• Материал подложки семейства: боросиликатное стекло BOROFLOAT®.
• Точность поверхности семейства: λ/8.
• Качество поверхности семейства: 60-40.
• Оптический эффект: уменьшение аберраций и рассеяния по сравнению с непараболическими отражающими поверхностями.
• Конфигурация оптического доступа: внеосевая, без необходимости размещать элементы на центральной оси отражателя.

Отрасли применения

• Лазерные и светодиодные системы видимого диапазона для коллимации или точной фокусировки пучка.
• Оптические измерительные комплексы, спектроскопия и приборы, где требуется широкая отражающая апертура без центрального экранирования.
• Системы машинного зрения, освещения и формирования направленного светового потока.
• Аэрокосмические и научно-исследовательские установки с высокими требованиями к геометрии отражающей поверхности.
• Стенды и узлы прецизионного позиционирования, в которых источник или детектор необходимо вынести из основного оптического пути.

Описание семейства продуктов

• Точность поверхности λ/8
• Широкий диапазон размеров до 412,8 мм в диаметре.
• Разнообразие предлагаемых вариантов покрытия

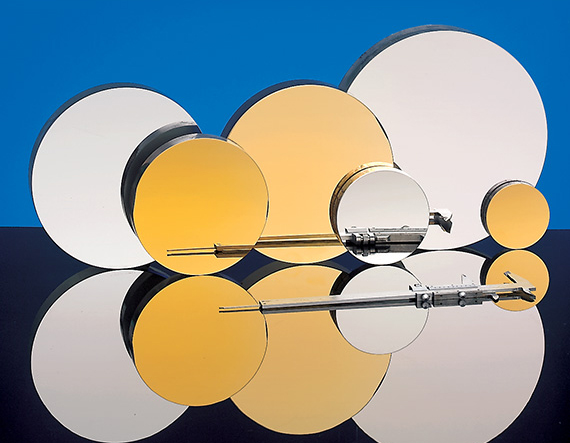

Точные параболические зеркала TECHSPEC® доступны в размерах от 3 дюймов (76,2 мм) до 16,25 дюймов (412,8 мм) и идеально подходят для широкого спектра применений. Эти параболические зеркала предлагаются с покрытием из защищенного алюминия, улучшенного алюминия или защищенного золотого покрытия. Также доступны субстраты без покрытия.
