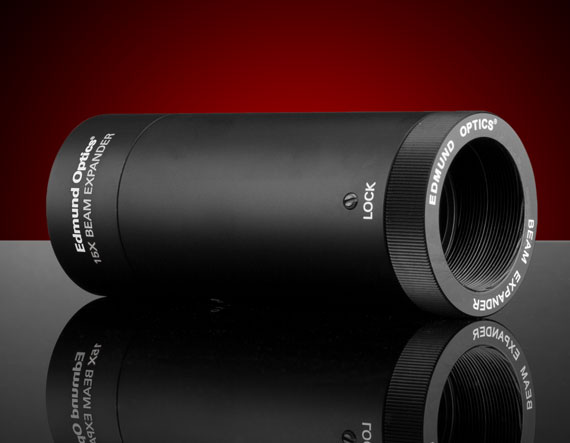

Расширитель пучка Arcturus™ для HeNe лазера, расширение луча: 15X

Описание

Расширитель пучка Arcturus™, специально разработанный для применения с HeNe лазерами, представляет собой afocal оптическую систему, увеличивающую диаметр коллимированного пучка гелий-неонового лазера в 15 раз при сохранении его параллельности. HeNe лазеры генерируют когерентное излучение на характерной длине волны 632.8 нм в видимом красном диапазоне и традиционно применяются в интерферометрии, голографии и юстировочных задачах благодаря высокой стабильности частоты и узкой спектральной линии генерации. Узкополосная оптимизация расширителя именно под линию HeNe лазера позволяет добиться максимального пропускания и минимальных волновых искажений на этой конкретной длине волны, что критично для интерференционных измерений, чувствительных даже к небольшим неоднородностям оптического тракта. Увеличение диаметра пучка в 15 раз пропорционально снижает угловую расходимость выходного излучения, что позволяет получить более узкий пучок на большом расстоянии распространения или добиться минимально возможного диаметра пятна при последующей фокусировке.

Характеристики

• Серия — Arcturus™
• Назначение — расширение пучка HeNe лазера (632.8 нм)
• Кратность расширения — 15X
• Тип — afocal оптическая система

Отрасли применения

Расширители пучка для HeNe лазеров применяются в интерферометрических измерительных системах, где увеличенный диаметр коллимированного пучка позволяет тестировать оптические поверхности большего размера за один проход измерения. В голографии подобные расширители используются для формирования опорного и объектного пучков равномерного сечения, необходимого для качественной записи голограмм. Метрологические лаборатории применяют такие компоненты при калибровке и юстировке оптических систем, использующих HeNe лазер в качестве эталонного источника когерентного излучения. Также расширители пучка Arcturus™ используются в учебных и демонстрационных лабораториях университетов при построении классических экспериментов физической оптики, включая интерференцию и дифракцию, где визуализация происходит в видимом красном диапазоне, удобном для прямого наблюдения.

Описание семейства продуктов

• Покрытие AR для гелий-неонового лазера с длиной волны 633 нм
• Доступно фиксированное увеличение от 3X до 20X
• Расхождение регулируется с помощью невращающейся оптики

TECHSPEC^® Расширители пучка Arcturus™ HeNe предлагают высокоэффективные оптические конструкции, упакованные в прецизионную оптико-механическую платформу. Два полных оборота регулировочной гайки обеспечивают плавное движение оптики для изменения светосилы от коллимированной до минимальной дистанции фокусировки 1,2 метра. Точный механизм регулировки предотвращает вращение оптики, что помогает поддерживать точность прицеливания и минимальную аберрацию луча. Регулировочный замок фиксирует положение. Расширители луча TECHSPEC Arcturus HeNe легко крепятся к креплениям с метрической и английской резьбой. Четыре резьбовых отверстия (два M6 с межцентровым расстоянием 25 мм и два ¼-20 с межцентровым расстоянием 1 дюйм) расположены в середине узла для монтажа.

Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Fixed HeNe Beam Expanders.

Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для приложений, в которых приемлема вращающаяся оптика, доступны линейные расширители луча TECHSPEC Vega™ и широкополосные расширители луча TECHSPEC Vega™. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
