Поставщик
|
Edmund Optics |
|
Артикул
|
32-545 |
|
Материал
|
N-BK7 |
|
Покрытие
|
Uncoated |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
21.2 |
|
Длина катетов (мм)
|
15.0 |
Описание

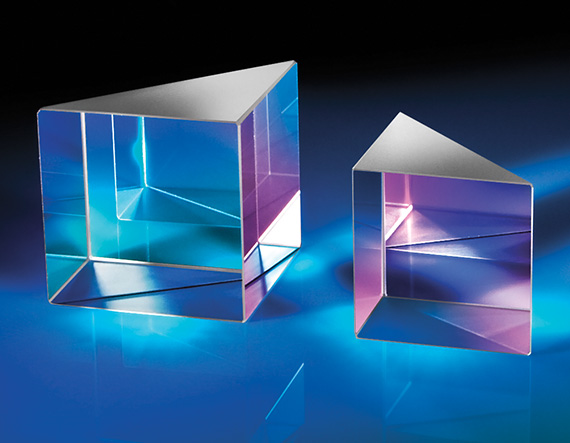

Прямая треугольная призма из N-BK7 с жесткими допусками и без покрытия предназначена для точного отклонения и перенаправления светового луча в оптических системах. Материал N-BK7 обеспечивает хорошую прозрачность и стабильные оптические свойства в видимом диапазоне. Отсутствие покрытия делает изделие универсальным и удобным для базовых схем, где пользователь сам управляет отражением и пропусканием. Катеты длиной 15 мм делают призму компактной и пригодной для небольших оптических трактов. Жесткие допуски повышают точность механической и оптической интеграции. Призму используют в лабораторных, учебных и исследовательских установках, где важны стабильная геометрия и повторяемость луча. Она может служить для изменения направления пучка, построения простых отражающих схем и демонстрации работы призматической оптики. Компонент полезен там, где нужен надежный и понятный элемент без дополнительной спектральной оптимизации.
Характеристики
- Материал: N-BK7.
- Тип: прямая треугольная призма.
- Длина катетов: 15 мм.
- Покрытие: без покрытия.
Отрасли применения
- Лабораторная оптика.
- Учебные стенды.
- Оптическое выравнивание.
- Машинное зрение.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Низкий допуск на угловые секунды
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 с высоким допуском имеют малый допуск на угловую секунду и изготовлены из прецизионного N-BK7 для использования в различных приложениях с видимым светом.
