Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 15 мм, максимальная толщина совместимой оптики: 4 мм

Описание

Держатель артикула 38-752 от Edmund Optics — это прецизионное механическое устройство, предназначенное для надежного крепления и точного позиционирования оптических элементов диаметром 15 мм в составе мультиэлементных сборок. Корпус держателя изготовлен из высокопрочного алюминиевого сплава с черным матовым анодированием, которое минимизирует паразитные отражения. Фиксация оптики осуществляется с помощью подпружиненного нейлонового винта с мелкой резьбой, который мягко прижимает линзу, фильтр или зеркало к посадочному месту без риска повреждения просветляющих покрытий. Конструкция позволяет быстро вставлять и заменять оптические компоненты толщиной до 4 мм, сохраняя точную центрировку оптической оси, что критически важно при частой смене конфигурации экспериментальной установки. Держатель имеет стандартные монтажные отверстия с резьбой M4 и 8-32 для установки на оптические стойки, рельсы или каркасные системы, что делает его совместимым с большинством компонентов для оптического макетирования. Геометрия держателя оптимизирована для минимизации затенения проходящего пучка: центральное отверстие имеет максимально возможный диаметр для свободного пропускания света. Изделие поставляется в комплекте с запасными нейлоновыми винтами. Благодаря своей универсальности и надежности, данный держатель является незаменимым элементом при сборке лазерных резонаторов, интерферометров, систем визуализации и любых других многокомпонентных оптических трактов.

Характеристики

Артикул производителя: 38-752 (Edmund Optics). Тип: держатель для мультиэлементных систем. Совместимый диаметр оптики: 15,0 мм (+0,1/-0,0 мм). Максимальная толщина оптики: 4,0 мм. Материал корпуса: алюминиевый сплав (черное анодирование). Фиксирующий элемент: нейлоновый подпружиненный винт. Монтажные отверстия: M4 × 0,7 (сквозное) и 8-32 UNC (резьбовое). Габариты: ~22 × 22 × 18 мм. Вес: ~25 г. Точность центрировки: <0,1 мм. Рабочая температура: -20°C до +80°C.

Отрасли применения

Держатель 38-752 широко используется в научных лабораториях при сборке макетов лазерных интерферометров, где требуется прецизионное крепление внутрирезонаторных элементов. В оптоволоконных системах он фиксирует коллимирующие линзы в юстировочных узлах. В учебных стендах по оптике держатель позволяет быстро менять светофильтры или линзы в ходе демонстрационных экспериментов. Также он востребован на производстве оптических приборов для прототипирования и настройки серийных изделий.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

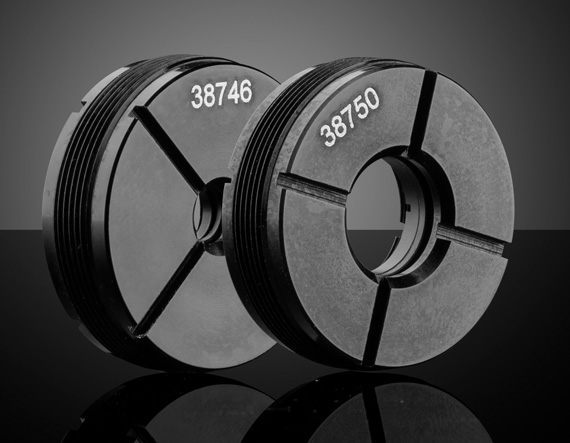

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
