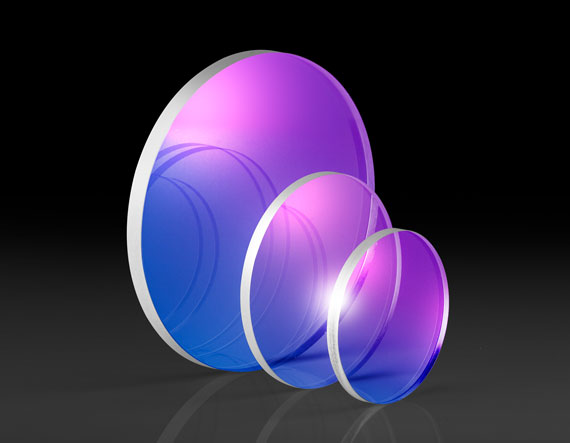

Оптическое окно из фторида кальция (CaF2), покрытие для 250-700 нм, диаметр: 15 мм

Описание

Оптическое окно из фторида кальция изготовлено из монокристаллического материала CaF2, который отличается исключительно широким диапазоном пропускания — от глубокого ультрафиолета до среднего инфракрасного участка спектра — и низким показателем преломления, что обеспечивает малые отражательные потери даже без покрытия. Такой материал часто выбирают именно тогда, когда обычное стекло непрозрачно в нужном спектральном диапазоне, в частности в ультрафиолетовой области. Диаметр данного окна составляет 15 мм, а нанесённое просветляющее покрытие оптимизировано для диапазона 250-700 нм, охватывающего ультрафиолетовый и весь видимый спектр, что дополнительно снижает френелевские потери и повышает суммарное пропускание излучения в указанном рабочем окне. Фторид кальция при этом обладает определённой гигроскопичностью и хрупкостью по сравнению с обычным стеклом, что требует аккуратного обращения при монтаже и эксплуатации, однако его оптические свойства в УФ-диапазоне остаются практически недостижимыми для стандартных стеклянных материалов.

Характеристики

• Тип: плоское оптическое окно
• Материал: фторид кальция (CaF2), монокристалл
• Диаметр: 15 мм
• Просветляющее покрытие: для диапазона 250-700 нм
• Спектральные свойства материала: пропускание от УФ до среднего ИК

Отрасли применения

Окна из фторида кальция применяются в ультрафиолетовой спектроскопии, аналитическом и медицинском оборудовании, а также в системах фотолитографии и полупроводникового производства, где требуется пропускание коротковолнового излучения. Их используют в научных лабораториях, при разработке источников УФ-излучения и в контрольно-измерительных приборах, работающих в диапазоне от ультрафиолета до видимого света.

Описание семейства продуктов

• Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
• Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
• Низкий показатель преломления

Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF₂), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
