Поставщик
|
Edmund Optics |
|
Артикул
|
49-401 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
15.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
30.00 |
Описание

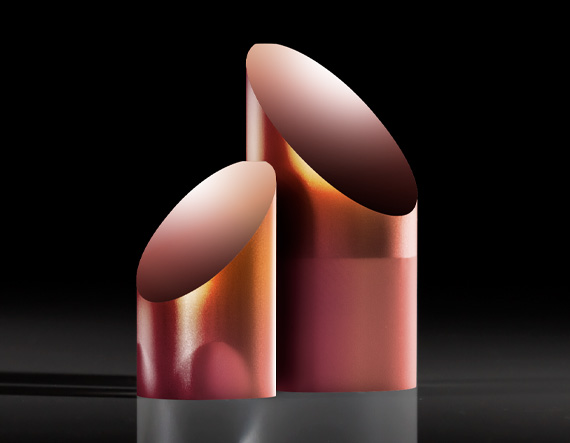

Стержневое зеркало с углом скоса 45° 49-401 компании Edmund Optics представляет собой цилиндрический стержень диаметром 15 мм и длиной 30 мм, торец которого срезан под углом 45° и покрыт отражающим слоем.
Такая форма позволяет вклеить или вставить зеркало прямо в круглое отверстие или паз (например, в торец оптоволоконного жгута или световода) заподлицо с окружающей конструкцией и повернуть попавший внутрь свет ровно на 90°, не устанавливая отдельное плоское зеркало в громоздком держателе.
На скошенный торец нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на видимый свет 400–700 нм.
Стержневые зеркала такого типа особенно удобны в компактных и миниатюрных оптических узлах, где для обычного зеркала в отдельном держателе просто не хватило бы места, а сам стержень при этом можно вклеить или зафиксировать так же просто, как обычный цилиндрический стержень или штифт.
Скос ровно на 45° выбран не случайно: под таким углом падающий вдоль оси стержня свет отражается точно на 90°, то есть строго перпендикулярно исходному направлению, что удобно для большинства компоновок приборов, где нужно вывести свет вбок под прямым углом.
Характеристики
- Артикул: 49-401; производитель: Edmund Optics
- Тип: стержневое зеркало со скошенным на 45° торцом
- Диаметр: 15 мм
- Длина: 30 мм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Волоконно-оптические линии связи
Описание семейства продуктов
- Доступны версии с покрытием и без покрытия
- Используйте версии с покрытием для отражения света под углом 90 °.
- Использование версий без покрытия для изменения контуров изображения
Эти компоненты, предназначенные для использования в различных лазерных системах и системах обработки изображений, доступны в различных микроразмерах для интеграции в множество OEM-приложений.
Стержневые зеркала TECHSPEC® 45° можно использовать для искривления путей изображения или перенаправления лазерного луча на 90°. Небольшие диаметры делают их идеальными для использования в фиброскопах/бороскопах, где размер имеет решающее значение. Они имеют полированные эллиптические поверхности и отшлифованные окружности и основания.
