Поставщик
|
Edmund Optics |
|
Артикул
|
45-826 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
NIR II (750-1550nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4447 |
|
Диаметр
|
15 мм |
|
Применение
|
системы формирования изображений |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Числовая апертура NA
|
0.30 |
|
f / #
|
1.67 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 |
|
Толщина кромки ET (мм)
|
7.10 |
|
Радиус R3 (мм)
|
-120.18 |
|
Радиус R2 (мм)
|
-14.94 |
|
Радиус R1 (мм)
|
14.94 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
3.70 |
|
Толщина центра CT 1 (мм)
|
5.65 |
|
Чистая апертура CA (мм)
|
14.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
880.00 |
|
Заднее фокусное расстояние BFL (мм)
|
19.49 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.00 |
|
Диаметр (мм)
|
15.00 +0.0/-0.025 |
Описание

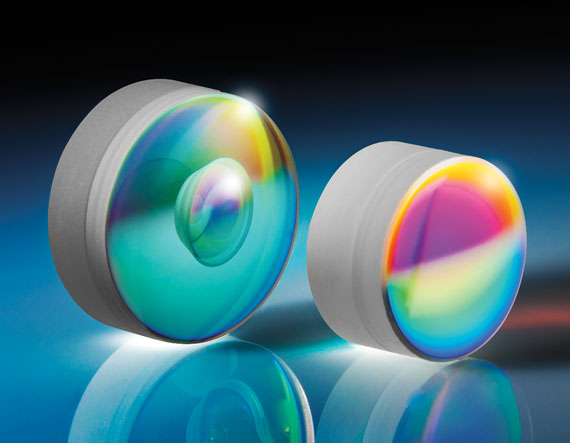

Ахроматическая линза этой модели построена как склеенный дублет из двух элементов с различной дисперсией, что позволяет минимизировать хроматические искажения при фокусировке широкополосного излучения. В отличие от классических видимых ахроматов, здесь применено специализированное покрытие NIR II, оптимизированное для диапазона 750-1550 нм — от границы ближнего ИК до телекоммуникационного диапазона 1550 нм. Такая настройка спектральных характеристик делает линзу пригодной для задач, где рабочая длина волны выходит за пределы видимого спектра. Расширенный спектральный диапазон покрытия NIR II делает линзу удобной альтернативой узкополосным версиям в тех случаях, когда оптическая система должна работать сразу на нескольких длинах волн ближнего ИК-диапазона без замены оптики.
Характеристики
- Тип: ахроматическая линза (дублет)
- Диаметр: 15 мм
- Эффективное фокусное расстояние: 25 мм
- Покрытие: NIR II, диапазон 750-1550 нм
- Поставщик: Edmund Optics
- Артикул: 45-826
Отрасли применения
Линза находит применение в волоконно-оптических телекоммуникационных системах, лазерных модулях на длине волны 1550 нм, приборах ночного видения ближнего ИК-диапазона и промышленных лазерных системах для резки и обработки материалов. Также она подходит для оптических измерительных систем в области спектроскопии и мониторинга, работающих на границе ближнего и коротковолнового инфракрасного диапазона. Кроме того, линза может использоваться в исследовательских задачах нелинейной оптики и параметрической генерации, где рабочая длина волны выходит за пределы стандартного видимого диапазона и требует специализированного просветляющего покрытия.
Описание семейства продуктов
- Предназначен для повышения разрешения и уменьшения размера пятна для длин волн NIR (750–1100 нм)
- Уменьшена сферическая аберрация для монохроматических источников до 2 мкм
- Широкополосное антибликовое покрытие имеет отражательную способность <1% в диапазоне 750–1550 нм.
Ахроматические линзы TECHSPEC® для ближнего ИК-диапазона (NIR) предназначены для обеспечения минимально возможного размера пятна для полихроматического света в диапазоне от 750 до 1100 нм. Используя наши дублеты NIR вместо стандартных дублетов, предназначенных для видимого диапазона, среднеквадратический диаметр пятна можно уменьшить с 43 мкм до 22,5 мкм, например, при использовании полихроматического света. Размер пятна будет меньше при фокусировке на монохроматических источниках. Дублеты ближнего ИК-диапазона также уменьшают сферическую аберрацию и обладают превосходными характеристиками при использовании с монохроматическим источником с длиной волны до 2 мкм. Типичные области применения этих дублетов включают: линзы для формирования изображения в ближней инфракрасной области, фокусировку и расширение лазеров в ближней ИК-области, а также фокусирующие/коллимирующие линзы для волоконной оптики и светодиодов в ближней ИК-области.
