Поставщик
|
Edmund Optics |
|
Артикул
|
65-551 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
15 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.50 |
|
f / #
|
1.00 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BASF64 / N-SF66 |
|
Толщина кромки ET (мм)
|
8.88 |
|
Радиус R3 (мм)
|
-24.69 |
|
Радиус R2 (мм)
|
-8.52 |
|
Радиус R1 (мм)
|
11.39 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
3.00 |
|
Толщина центра CT 1 (мм)
|
9.86 |
|
Чистая апертура CA (мм)
|
14.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
8.57 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Диаметр (мм)
|
15.00 +0.0/-0.025 |
Описание

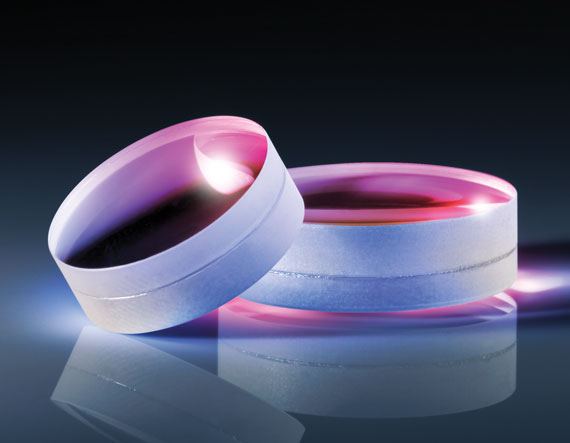

Ахроматическая линза Edmund Optics 65-551 диаметром 15 мм и фокусным расстоянием 15 мм предназначена для широкополосной фокусировки и визуализации в видимом диапазоне. В отличие от одиночной сферической линзы, ахроматический дублет объединяет материалы с различной оптической дисперсией. Такая конструкция сближает положения фокуса для разных цветов и уменьшает хроматические ореолы, возникающие при работе с белым светом, многоспектральными светодиодами или широкополосными источниками.
Соотношение диаметра и фокусного расстояния указывает на значительную оптическую силу и возможность формирования широкого углового конуса. Линза подходит для сбора света от компактного источника, фокусировки на сенсор или построения миниатюрного визуализирующего канала. При большой относительной апертуре кроме хроматической коррекции необходимо учитывать сферическую аберрацию, кривизну поля и чувствительность к ошибкам центровки.
Просветляющее покрытие MgF2 работает в диапазоне 400–700 нм и снижает отражение в видимой области. Покрытие обеспечивает широкую спектральную применимость и подходит для систем, использующих несколько цветов. Фокусное расстояние 15 мм позволяет создать компактный узел, но требует точного соблюдения расстояний между линзой, объектом и изображением. Небольшое продольное смещение сенсора может заметно изменить резкость.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 65-551.
- Тип: ахроматическая положительная линза.
- Диаметр: 15 мм.
- Фокусное расстояние: 15 мм.
- Покрытие: MgF2.
- Рабочий диапазон покрытия: 400–700 нм.
- Спектральная область: видимый диапазон.
- Основное преимущество: уменьшенная продольная хроматическая аберрация.
Особенности выбора и интеграции
Ахромат устанавливают в оправу, не создающую напряжения в склеенном дублете. Ориентацию относительно объекта и изображения выбирают согласно расчетной схеме, поскольку поверхности обычно имеют различную кривизну. Для высококонтрастной визуализации внутренние детали оправы чернят и устанавливают диафрагму. При работе с лазером проверяют допустимую плотность энергии и отсутствие загрязнений на склеенном элементе.
Отрасли применения
- Компактная цифровая микроскопия.
- Сбор света от белых и цветных светодиодов.
- Миниатюрные визуализирующие приборы.
- Спектроскопические входные и выходные каналы.
- Фокусировка на камеры и фотодетекторы.
- Медицинские и биофотонные датчики.
- Лабораторные системы видимого диапазона.
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
