Поставщик
|
Edmund Optics |
|
Артикул
|
15-192 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
MgF2 (400-700nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
15 мм |
|
Применение
|
OEM-интеграции |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
∞ |
|
Диаметр асферы (мм)
|
15.00 |
|
Расчетная длина волны DWL (нм)
|
587.6 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Толщина кромки ET (мм)
|
3.00 |
|
Качество поверхности
|
80-50 (typical) |
|
Чистая апертура CA (мм)
|
13.5 |
|
Подложка
|
Liba2000 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
8.62 |
|
Допуск фокусного расстояния (%)
|
±5 |
|
Заднее фокусное расстояние BFL (мм)
|
6.33 |
|
Числовая апертура NA
|
0.625 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.00 @ 587.6nm |
|
Диаметр (мм)
|
15.00 +0.0/-0.2 |
Описание

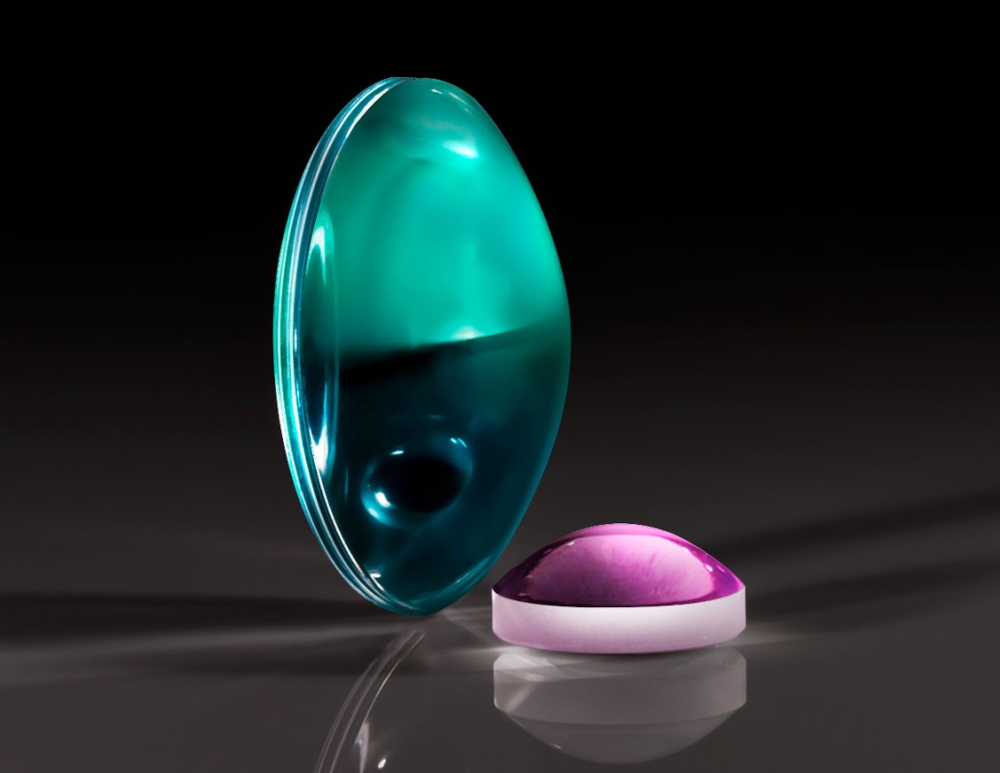

Литая асферическая конденсорная линза TECHSPEC диаметром 15 мм и фокусным расстоянием 12 мм с покрытием MgF2 для диапазона 400-700 нм представляет собой компактный осветительный элемент для работы в видимом диапазоне. Асферическая геометрия позволяет уменьшить сферические аберрации по сравнению с классическими сферическими линзами, обеспечивая более однородное распределение освещенности и более плотный фокус на объекте. Линза разработана как конденсор, собирающий свет от источника и формирующий интенсивный пучок с высокой апертурой.
Диаметр 15 мм делает линзу удобной для интеграции в небольшие осветительные модули и системы машинного зрения, а фокусное расстояние 12 мм обеспечивает светосильный элемент при компактной геометрии. Диапазон покрытия 400-700 нм охватывает весь видимый спектр, что делает линзу подходящей для работы с белыми и монохроматическими источниками света, включая светодиоды и лазеры. Серия TECHSPEC ориентирована на повторяемость параметров и использование в требовательных приложениях.
Характеристики
Асферическая поверхность формируется методом литья с высокой точностью, что позволяет добиться заданной геометрии луча и минимизировать сферические аберрации. Покрытие MgF2 для 400-700 нм снижает отражение на поверхностях, повышая пропускание и уменьшая паразитные блики. Фокусное расстояние 12 мм выдерживается с допуском, позволяющим рассчитывать положение фокуса относительно источника и объекта в системах освещения.
Диаметр 15 мм обеспечивает достаточную апертуру для работы с типичными световыми потоками компактных осветительных систем. Конструкция линзы рассчитана на монтаж в стандартные оправы и держатели, а качество обработки поверхности соответствует требованиям серийных осветительных модулей. Литая технология позволяет реализовать экономичное и повторяемое производство асферических конденсорных линз.
Отрасли применения
Асферические конденсорные линзы TECHSPEC с покрытием MgF2 для 400-700 нм применяются в системах машинного зрения, микроскопии, осветительных модулях и других визуализирующих комплексах, где требуется равномерная и интенсивная подсветка объектов. Конкретно линза 15 мм / 12 мм удобна для компактных осветительных блоков, работающих с светодиодами и лазерами в видимом диапазоне.
Благодаря сочетанию асферической геометрии и серийного производства линза востребована в промышленных системах контроля качества, учебных и демонстрационных установках, а также в лабораторных стендах по фотонике и оптоэлектронике. Она входит в состав модульных осветителей и прототипов, где важны стабильность параметров и эффективность использования светового потока.
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения
Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
