Зеркало с покрытием на первой поверхности, диаметр: 15 мм, покрытие для 450-10000 нм, плоскостность: λ/20

Описание

Зеркало 34-388 серии TECHSPEC® λ/20 First Surface Mirrors компании Edmund Optics имеет диаметр 15 мм и защищённое серебряное покрытие (Protected Silver) на первой поверхности, то есть отражающий слой нанесён на лицевую сторону подложки, и излучение не проходит через стекло. Это исключает двойные отражения (ghosting) и потери энергии. Покрытие с защитным диэлектрическим слоем снижает склонность серебра к потускнению, повышает долговечность и упрощает очистку.

Подложка выполнена из прецизионного плавленого кварца (Corning 7980) с малым коэффициентом теплового расширения, что позволяет использовать зеркало в широком температурном диапазоне. Плоскостность поверхности до нанесения покрытия λ/20 (P-V), качество поверхности 20-10, параллельность 30 угловых секунд. Среднее отражение превышает 98 % в диапазонах 450–2000 нм и 2000–10 000 нм, что делает зеркало универсальным для видимого, ближнего и среднего ИК-диапазонов.

Диаметр зеркала 15,00 мм (+0,0/−0,20 мм), толщина 3,00 ± 0,20 мм, светлая апертура 90 %, тыльная поверхность имеет коммерческую полировку, края шлифованы с защитной фаской. Зеркала такого типа идеально подходят для установки под углом 45° при повороте луча на 90°, для управления пучком и построения интерферометров. Малая ошибка волнового фронта отражённого пучка важна в прецизионных оптических схемах.

Характеристики

• Артикул: 34-388; производитель: Edmund Optics
• Тип: плоское зеркало с покрытием на первой поверхности
• Диаметр: 15,00 мм (+0,0/−0,20 мм); толщина: 3,00 ± 0,20 мм
• Материал подложки: плавленый кварц (Corning 7980)
• Покрытие: защищённое серебро, 450–10 000 нм
• Отражение: Rср > 98 % (450–2000 нм и 2000–10 000 нм)
• Плоскостность: λ/20 (P-V, до нанесения покрытия)
• Качество поверхности: 20-10; параллельность: 30 угл. с
• Светлая апертура: 90 %

Отрасли применения

• Лазерная оптика и управление пучком: поворотные зеркала
• Интерферометрия и оптические измерения
• Спектроскопия и аналитическое оборудование
• Оптическое приборостроение и научные лаборатории
• ИК-оптика и системы, работающие в широком спектральном диапазоне

Описание семейства продуктов

• Прецизионная подложка из плавленого кварца
• 20–10 качества поверхности
• Низкий коэффициент теплового расширения

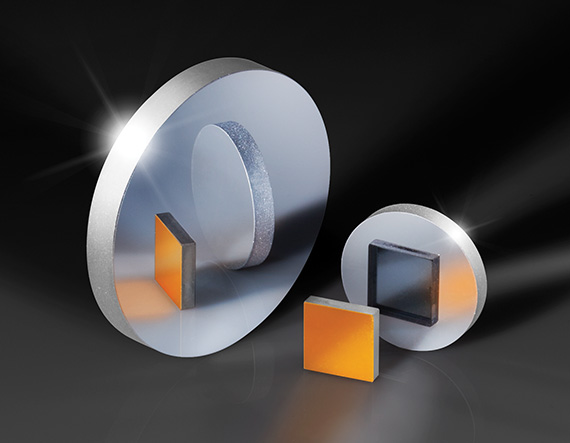

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
