Зеркало с покрытием на первой поверхности, диаметр: 15 мм, покрытие для 700-10000 нм, плоскостность: 4-6λ

Описание

Зеркало с покрытием на первой поверхности предназначено для отражения оптического излучения без прохождения через толщу защитного стекла перед отражающим слоем. Диаметр 15 мм обеспечивает компактное размещение в оптических узлах, где важны малые габариты и возможность установки в стандартное крепление для круглых элементов. Указанный диапазон покрытия 700–10000 нм охватывает ближний инфракрасный, средний и дальний инфракрасный диапазоны, поэтому изделие подходит для систем, работающих с широкополосным ИК-излучением.

Первая поверхность должна быть обращена к падающему пучку. Такая геометрия исключает отражение от передней границы подложки и уменьшает риск появления паразитных двойных изображений, которые характерны для зеркал с отражающим слоем на обратной стороне. При проектировании узла следует учитывать направление установки, рабочий угол падения, диаметр полезного пучка и необходимость защиты оптической поверхности от загрязнений. Для поворота хода луча зеркало может устанавливаться под углом 45°, что позволяет сформировать номинальный поворот оптической оси на 90°.

Плоскостность 4–6λ характеризует форму рабочей поверхности и должна учитываться при применении в чувствительных к волновому фронту системах. Для точной оценки влияния зеркала необходимо сопоставить это значение с длиной волны, апертурой и требованиями всего оптического тракта. Небольшой диаметр удобен для локального отклонения луча, компактных спектральных модулей и экспериментальных сборок, однако не заменяет проверку фактического заполнения апертуры перед монтажом.

Характеристики

• Тип изделия: зеркало с покрытием на первой поверхности.
• Артикул: 43-731.
• Диаметр: 15 мм.
• Спектральный диапазон покрытия: 700–10000 нм.
• Плоскостность рабочей поверхности: 4–6λ.
• Форма исполнения: круглая.
• Расположение отражающего покрытия: передняя поверхность оптической подложки.
• Рекомендуемая ориентация: покрытая поверхность обращена к падающему излучению.
• Совместимость с инфракрасными оптическими схемами в пределах указанного диапазона покрытия.
• Возможность применения при установке под 45° для изменения направления хода луча на 90°.
• Компактный формат для интеграции в малогабаритные оптические крепления.

Отрасли применения

• Инфракрасная спектроскопия и спектральные модули, где требуется перенаправление широкополосного излучения.
• Оптические измерительные установки и лабораторные стенды для диапазона 700–10000 нм.
• Компактные ИК-системы, датчики и экспериментальные макеты с ограниченным монтажным пространством.
• Юстировочные узлы и перископические схемы, в которых необходимо сформировать прямоугольный поворот оптического пути.

Описание семейства продуктов

• Доступно большое разнообразие форм и размеров
• Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра
• Свяжитесь с нами, чтобы узнать о нестандартных размерах

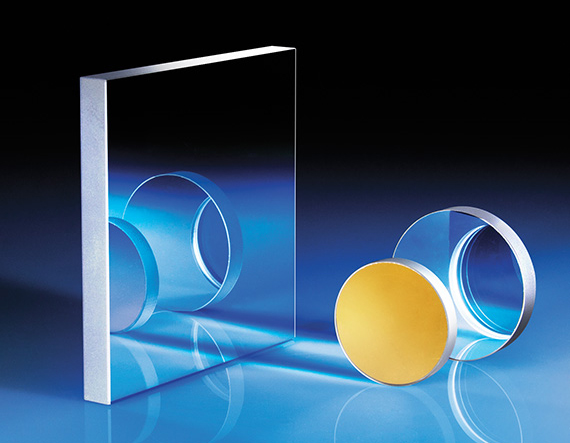

При использовании наших зеркал TECHSPEC® First Surface Mirrors поверхность с покрытием должна быть обращена к падающему свету, чтобы свести к минимуму потери энергии, не позволяя свету проходить через стеклянную подложку. Зеркала бывают круглыми, квадратными и прямоугольными. Прямоугольные зеркала с первой поверхностью идеально подходят для приложений, требующих установки зеркала под углом 45°, чтобы создать изгиб на 90° на пути света.

Примечание. Каждое зеркало поставляется с защитной пленкой на покрытой поверхности.
