Поставщик
|
Edmund Optics |
|
Артикул
|
88-428 |
|
Покрытие
|
Uncoated |
|
Особенности
|
прецизионные |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø15 мм |
|
Коэффициент Пуассона
|
0.27 |
|
Подложка
|
Sapphire (Al2O3) |
|
Плоскостность поверхности
|
λ/4 |
|
Качество поверхности
|
40-20 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Тип
|
Защитное окно |
|
Диапазон длин волн (мкм)
|
0.2 - 5.5 |
|
Диапазон длин волн (нм)
|
200 - 5500 |
|
Модуль Юнга (ГПа)
|
435 |
|
Твердость по Кнупу (ГПа)
|
1900 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
Параллельность (угл. мин)
|
≤3 |
|
Индекс преломления nd
|
1.77 |
|
Плотность (г / см3)
|
3.97 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
8.8 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
2.00 |
|
Допуск на размер (мм)
|
+0.00/-0.25 |
|
Диаметр (мм)
|
15.00 |
|
Чистая апертура (%)
|
90.00 |
|
Двулучепреломление (нет)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
72.24 |
Описание

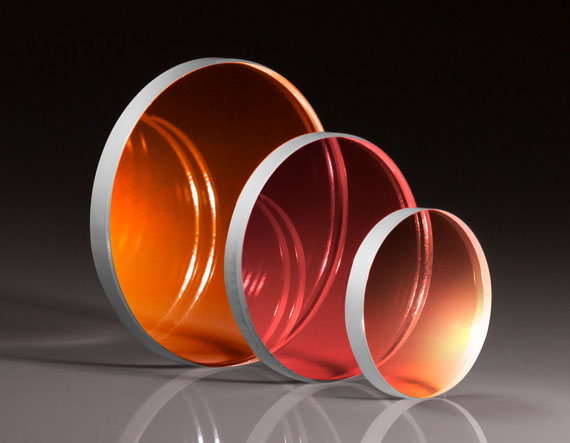

Прецизионное сапфировое окно, Ø15 мм, без покрытия, плоскостность λ/4 подходит для стендов, в которых требуется совместить компактную компоновку с контролируемыми рабочими характеристиками. Ключевая конфигурация включает монокристаллический сапфир; диаметр 15 мм; отсутствие покрытия; плоскостность поверхности λ/4; высокая твердость, теплопроводность и стойкость к царапанию; двулучепреломляющий материал. Такой набор параметров определяет совместимость, рабочий масштаб и место позиции 88-428 в оптической схеме. Плоскопараллельное окно защищает внутренний объем прибора, не выполняя намеренного фокусирования для 88-428. Качество поверхности, плоскостность, материал и покрытие определяют вносимые потери, искажение волнового фронта и допустимые условия эксплуатации для 88-428. Обозначение 88-428 однозначно связывает эту конфигурацию с приведенными параметрами.
При проектировании системы с Прецизионное сапфировое окно, Ø15 мм, без покрытия, плоскостность λ/4 важно оценивать не только номинальные размеры, но и интерфейсы соседних компонентов, доступ для регулировки, тепловой режим и ожидаемую механическую нагрузку именно для исполнения 88-428. Для позиции 88-428 полезно заранее определить базовую плоскость, направление оптической оси и порядок сборки: это снижает время юстировки и помогает сохранить повторяемость после обслуживания. Если компонент относится к архивной, восстановленной или модельной линейке, перед закупкой следует сверить актуальный чертеж, комплектность и статус поставки у производителя.
Характеристики
- Монокристаллический сапфир
- Диаметр 15 мм
- Отсутствие покрытия
- Плоскостность поверхности λ/4
- Высокая твердость, теплопроводность и стойкость к царапанию
- Двулучепреломляющий материал
- Производитель: Edmund Optics
- Обозначение для заказа: 88-428
Особенности выбора и интеграции
Конфигурацию 88-428 следует сопоставить с требованиями конкретного проекта по габаритам, спектральному диапазону, точности позиционирования и условиям окружающей среды. Перед вводом в эксплуатацию 88-428 рекомендуется проверить чистоту сопрягаемых поверхностей, надежность фиксации и отсутствие механического натяга. Для комплектации 88-428 дополнительно контролируют загрязнение рабочих зон, а при наличии электроники — питание, драйверы, охлаждение и совместимость программного обеспечения. Технические значения 88-428, критичные для безопасности или метрологической аттестации, подтверждают по действующему паспорту производителя.
Отрасли применения
- Лазерное приборостроение: защитные окна датчиков, вакуумные и герметичные камеры, высокотемпературные приборы, абразивные среды и лазерные системы.
- Вакуумная техника: защитные окна датчиков, вакуумные и герметичные камеры, высокотемпературные приборы, абразивные среды и лазерные системы.
- Спектроскопия: защитные окна датчиков, вакуумные и герметичные камеры, высокотемпературные приборы, абразивные среды и лазерные системы.
- Тепловизионные и уф-системы: защитные окна датчиков, вакуумные и герметичные камеры, высокотемпературные приборы, абразивные среды и лазерные системы.
- Датчики: защитные окна датчиков, вакуумные и герметичные камеры, высокотемпературные приборы, абразивные среды и лазерные системы.
Описание семейства продуктов
- Плоскостность поверхности λ/4
- Конструкция с высокими допусками для превосходной производительности
- Отличная передача от УФ до MWIR
Окна TECHSPEC® Precision Sapphire идеально подходят для приложений с высокими требованиями, требующих превосходной широкополосной передачи от 0,2 до 5,5 мкм, включая визуализацию или спектроскопию. В TECHSPEC Precision Sapphire Windows используется конструкция с высокой устойчивостью в дополнение к врожденным характеристикам сапфира, которые включают высокую диэлектрическую проницаемость, высокую теплопроводность, исключительную твердость поверхности и устойчивость ко многим химическим кислотам и щелочам, для улучшения производительности системы. Кроме того, из-за структурной прочности сапфира сапфировые окна тоньше, чем сопоставимые стандартные стеклянные окна, что сводит к минимуму поглощение.
