Поставщик
|
Edmund Optics |
|
Артикул
|
17-415 |
|
Тип линз
|
асферические |
|
Особенности
|
с коррекцией хроматизма |
|
Длина волны
|
1550 нм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
15 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Shape of Back Surface
|
Plano |
|
Design Wavelength DWL (nm)
|
1550 |
|
f/#
|
0.75 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
1.5 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
13.5 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
5.00 ±0.1 |
|
Back Focal Length BFL (mm)
|
7.88 @ 587.6nm |
|
Numerical Aperture NA
|
0.67 |
|
Effective Focal Length EFL (mm)
|
11.25 @ 1550nm |
|
Diameter (mm)
|
15.00 +0.0/-0.025 |
Описание

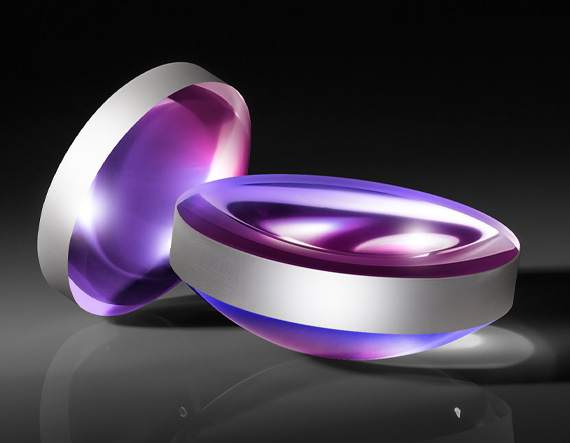

Асферическая линза 17-415 компании Edmund Optics — прецизионно обработанная линза диаметром 15 мм, Числовая апертура — 0.67,.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Числовая апертура здесь — величина, показывающая, насколько широкий (раскрытый) конус света способна собрать или сфокусировать линза: чем выше числовая апертура, тем больше света линза способна захватить от источника и тем в более мелкое пятно она способна его сфокусировать.
Характеристики
- Артикул: 17-415; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 15 мм
- Числовая апертура: 0.67,
- Материал: оптическое стекло
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Спроектировано на 1550 нм
- 0,25µm RMS асферическая ошибка фигуры
- Идеально подходит для безопасных для глаз лазерных приложений
TECHSPEC® 1550 нм Высокоточные асферические линзы ближнего инфракрасного диапазона (NIR) разработаны на 1550 нм для устранения сферической аберрации в ближнем инфракрасном диапазоне. Лазеры 1550 нм обычно используются в телекоммуникациях, LiDAR и других приложениях, требующих безопасных для глаз конструктивных особенностей. Изготовленные из подложек S-TIH6 или N-SF6 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Обладая среднеквадратичной погрешностью асферической фигуры 0,25 мкм, эти линзы идеально подходят для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Высокоточные асферические линзы TECHSPEC® 1550 нм для ближнего инфракрасного диапазона (NIR) доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
