Поставщик
|
Edmund Optics |
|
Артикул
|
16-293 |
|
Тип линз
|
асферические |
|
Диаметр
|
15 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.80 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.09 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
13.5 |
|
Substrate
|
S-LAH64 |
|
Coating Specification
|
Ravg < 0.5% @ 900 - 1700nm @ ±30° AOIRabs < 1% @ 900 - 1700nm @ ±30° AOI |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
5.28 ±0.10 |
|
Back Focal Length BFL (mm)
|
9.02 |
|
Numerical Aperture NA
|
0.63 |
|
Effective Focal Length EFL (mm)
|
12.00 @ 780nm |
|
Diameter (mm)
|
15.00 +0.00/-0.10 |
Описание

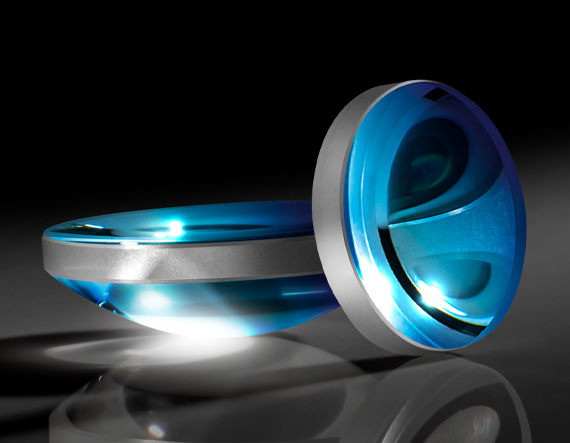

Асферическая линза 16-293 от Edmund Optics (серия TECHSPEC) имеет диаметр 15 мм и числовую апертуру 0,63. Линза предназначена для работы в ближнем инфракрасном диапазоне 900–1700 нм. На обе поверхности нанесено просветляющее покрытие, оптимизированное для указанного диапазона.
Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Эффективное фокусное расстояние составляет 12,00 мм (при 780 нм). Линза изготовлена из высококачественного оптического стекла. Благодаря высокой числовой апертуре она эффективно собирает свет от источников с большим углом расхождения. Поставляется без оправы.
Характеристики
- Тип: асферическая линза
- Диаметр: 15 мм
- Числовая апертура: 0,63
- Просветляющее покрытие: 900–1700 нм
- Эффективное фокусное расстояние: 12,00 мм @ 780 нм
- Дифракционное качество изображения
- Минимальные сферические аберрации
- Поставляется без оправы
Отрасли применения
Асферическая линза 16-293 используется в волоконно-оптических системах для коллимации излучения лазерных диодов и ввода света в одномодовые волокна. Она применяется в компактных датчиках, эндоскопах и портативных спектрометрах ближнего ИК-диапазона. Благодаря высокой числовой апертуре линза эффективна для детектирования слабых сигналов. В научных исследованиях востребована в экспериментах по оптике и фотоники.
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
