Поставщик
|
Edmund Optics |
|
Артикул
|
33-009 |
|
Тип линз
|
лазерные, асферические |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Особенности
|
прецизионные (высокой точности) |
|
Длина волны
|
355 нм |
|
Диаметр
|
15 мм |
|
Качество поверхности
|
60-40 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Форма задней поверхности
|
Plano |
|
Расчетная длина волны DWL (нм)
|
355 |
|
f / #
|
0.83 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
2.47 |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
0.75 |
|
Чистая апертура CA (мм)
|
13.5 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs <0.25% @ 355nm |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Толщина центра CT (мм)
|
9.00 ±0.1 |
|
Заднее фокусное расстояние BFL (мм)
|
6.33 |
|
Числовая апертура NA
|
0.60 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.50 @ 587.6nm |
|
Диаметр (мм)
|
15.00 +0.0/-0.1 |
Описание
Прецизионная асферическая линза с несферической поверхностью проектируется таким образом, чтобы полностью или почти полностью устранить сферическую аберрацию при высокой числовой апертуре, недостижимую для линз со сферическим профилем той же светосилы. Указанная числовая апертура 0.60 свидетельствует о значительной светосиле элемента, что требует особой точности изготовления поверхности для сохранения дифракционного качества фокусировки, поскольку любые отклонения формы поверхности при таком относительном отверстии заметно сказываются на качестве пятна фокусировки. Покрытие, устойчивое к лазерному излучению, рассчитано на рабочую длину волны 355 нм — типичную линию третьей гармоники твердотельных неодимовых лазеров, — и обеспечивает высокую стойкость к повреждению при значительных плотностях мощности, что особенно важно при работе с импульсным ультрафиолетовым излучением высокой энергии. Компактный диаметр линзы в сочетании с высокой числовой апертурой типичен для узлов, где требуется формирование малого сфокусированного пятна на коротком рабочем отрезке.
Характеристики
- Тип: прецизионная асферическая линза
- Диаметр: 15 мм
- Числовая апертура: 0.60
- Рабочая длина волны: 355 нм
- Покрытие устойчиво к лазерному излучению
- Высокая точность асферического профиля
Отрасли применения
Линза применяется в системах ультрафиолетовых лазеров для микрообработки, маркировки, литографии и научных исследований, где необходима дифракционно ограниченная фокусировка коротковолнового излучения высокой мощности в компактное пятно. Также подобные линзы используются в системах лазерного отверждения материалов и в измерительном оборудовании ультрафиолетового диапазона.

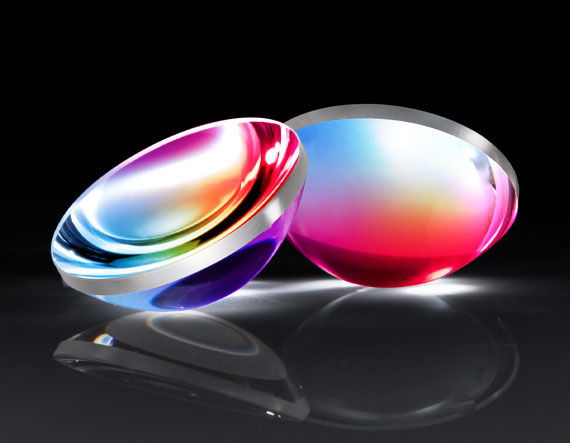

Описание семейства продуктов
- Разработан для длин волн лазера Nd:YAG
Прецизионные асферические линзы TECHSPEC® Laser Line с покрытием предназначены для обеспечения максимальной производительности при использовании мощных лазеров Nd:YAG. Высокоточные асферические конструкции сводят к минимуму сферическую аберрацию, уменьшая размер лазерного пятна и сохраняя высокую мощность на единицу площади. Кроме того, прецизионные асферические линзы TECHSPEC Laser Line с покрытием имеют высокоэффективное покрытие, оптимизированное для наиболее распространенных длин волн Nd:YAG-лазера, и подложку из плавленого кварца с высоким порогом повреждения, обладающую высокой устойчивостью к тепловому расширению.
