Поставщик
|
Edmund Optics |
|
Артикул
|
17-225 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø15 мм |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
RoHS
|
Compliant |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
330 - 5500 |
|
Young's Modulus (GPa)
|
435 |
|
Index of Refraction nd
|
1.77 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
0.50 ±0.05 |
|
Diameter (mm)
|
15.00 ±0.05 |
|
Clear Aperture (%)
|
≥90 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |
Описание
Оптическое окно из сапфира изготовлено из монокристаллического оксида алюминия — материала, обладающего исключительной механической твёрдостью, высокой теплопроводностью и широким диапазоном оптического пропускания от ультрафиолетовой до среднего инфракрасного диапазона. Эти свойства делают сапфир одним из наиболее стойких материалов для окон, эксплуатируемых в условиях повышенных механических нагрузок, абразивного воздействия или экстремальных температур. Диаметр окна составляет 15 мм при малой толщине 0,5 мм, что обеспечивает высокую степень пропускания излучения при минимальном поглощении в материале. Изделие поставляется без покрытия, то есть в виде необработанной с точки зрения тонкоплёночных технологий, но полностью готовой по геометрии оптической детали.
Характеристики
- Материал: монокристаллический сапфир
- Диаметр: 15 мм
- Толщина: 0,5 мм
- Покрытие: отсутствует
- Поставщик: Edmund Optics
Отрасли применения
Сапфировые окна применяются в условиях повышенных механических и температурных нагрузок — в датчиках высокого давления, промышленных смотровых окнах, медицинском и аэрокосмическом оборудовании, а также в приборах, работающих в агрессивных или абразивных средах. Широкий диапазон пропускания делает материал пригодным для мультиспектральных применений от УФ до среднего ИК. Высокая теплопроводность сапфира дополнительно снижает риск термической деформации окна при работе с мощным излучением.

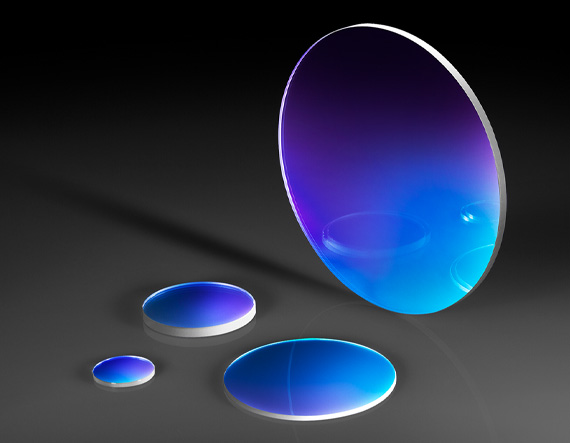

Описание семейства продуктов
- Особенности: исключительная твёрдость поверхности, химическая стойкость
- Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
- Тонче и прочнее стандартных стеклянных окон
- Доступны варианты антибликового покрытия в диапазоне 400–5000 нм
Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al2O3) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
