Поставщик
|
Edmund Optics |
|
Артикул
|
16-973 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Покрытие
|
4451 |
|
Диаметр
|
15 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
6.21 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
13.50 |
|
Substrate
|
N-SF6 |
|
Coating Specification
|
Ravg |
|
Coating
|
NIR+ (600-1050nm) |
|
Center Thickness CT (mm)
|
8.62 ±0.10 |
|
Back Focal Length BFL (mm)
|
10.22 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
15.00 @ 587.6nm |
|
Diameter (mm)
|
15.00 +0.00/-0.025 |
Описание
Прецизионная асферическая линза, покрытие 600–1050 нм, диаметр 15 мм, числовая апертура 0,50. Прецизионная асферическая линза имеет не сферический профиль рабочей поверхности. Такая геометрия снижает сферическую аберрацию и позволяет эффективно собирать или коллимировать свет компактным оптическим узлом. Числовая апертура 0,50 указывает на способность работать с достаточно широким угловым конусом излучения, а покрытие рассчитано на диапазон 600–1050 нм.
При проектировании оптического узла учитывают механический интерфейс, поперечный размер светового пучка, рабочую длину волны, качество юстировки и допустимую мощность излучения. Монтаж выполняют в чистой зоне: рабочие поверхности не касаются руками, а фиксацию проводят без перекоса и точечных нагрузок. После установки проверяют положение относительно оптической оси и отсутствие паразитного рассеяния.
Корректно подобранный компонент помогает сохранить расчетные характеристики прибора и уменьшить необходимость последующей коррекции схемы. Перед применением следует сопоставить приведенные параметры с требованиями конкретной установки, условиями окружающей среды и документацией на сопрягаемые узлы.
Характеристики
- Артикул: 16-973
- Производитель: Edmund Optics
- Наименование: Прецизионная асферическая линза, покрытие 600–1050 нм, диаметр 15 мм, числовая апертура 0,50
- Параметры: покрытие 600–1050 нм, диаметр 15 мм, числовая апертура 0,50
- Монтаж: совместимый держатель или оптическая механика
- Обращение: рабочие поверхности защищают от загрязнений и царапин
Отрасли применения
Асферическая линза применяется в лазерных модулях, волоконной оптике, системах машинного зрения, датчиках и компактных приборах ближнего ИК диапазона. Ее используют при вводе света в волокно, коллимации излучения диодов и построении малогабаритных объективов. Выбор определяется диапазоном длин волн, требуемой точностью, способом крепления и особенностями всей оптической системы.

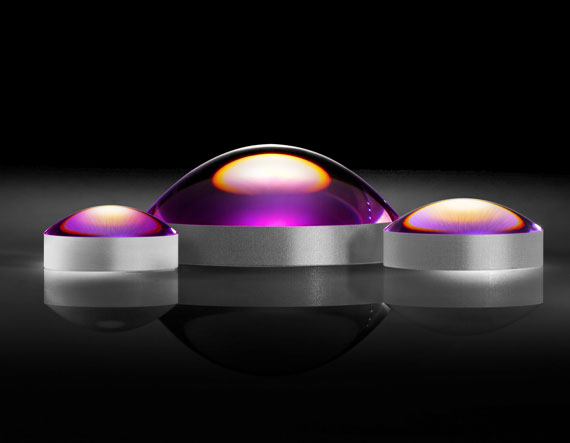

Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры
TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
