Поставщик
|
Edmund Optics |
|
Артикул
|
17-416 |
|
Тип линз
|
асферические |
|
Диаметр
|
15 мм (1/2") |
|
Особенности
|
с коррекцией хроматизма |
|
Длина волны
|
1550 нм |
|
Покрытие
|
без покрытия |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Shape of Back Surface
|
Plano |
|
Design Wavelength DWL (nm)
|
1550 |
|
f/#
|
1 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.45 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
13.5 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
5.00 ±0.1 |
|
Back Focal Length BFL (mm)
|
11.44 @ 587.6nm |
|
Numerical Aperture NA
|
0.5 |
|
Effective Focal Length EFL (mm)
|
15.00 @ 1550nm |
|
Diameter (mm)
|
15.00 +0.0/-0.025 |
Описание

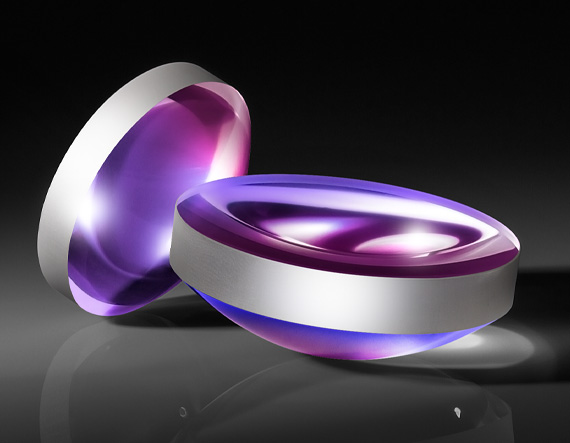

Асферическая линза диаметром 15 мм с числовой апертурой 0.50 и рабочей длиной волны 1550 нм без покрытия рассчитана на работу в области ближнего ИК, где высокая светосила особенно важна для эффективного сбора или фокусировки излучения. Асферическая поверхность помогает уменьшить сферические аберрации и получить более компактное и качественное пятно, чем у обычной сферической оптики. Отсутствие покрытия означает, что линза может использоваться в проектах, где конструктивная простота и совместимость с конкретной схемой важнее минимизации отражений.
Высокая числовая апертура 0.50 делает этот элемент очень светосильным, что полезно для задач, связанных с лазерными диодами, высокоэффективным вводом в волокно, ИК-сенсорами и компактными источниками на 1550 нм. Диаметр 15 мм обеспечивает удобную интеграцию в оптомеханические держатели и небольшие модули. В системах передачи сигнала на длине волны 1550 нм такой элемент часто используют для построения коллимирующих или фокусирующих узлов с высоким сбором света.
При проектировании схемы важно учитывать отсутствие антиотражающего покрытия: это может увеличить паразитные отражения на границах стекло-воздух, но одновременно позволяет применять линзу в экспериментальных конфигурациях, где пользователь самостоятельно управляет покрытиями и оптическими потерями. Такие линзы особенно востребованы в телеком- и ИК-модулях, а также в исследовательских установках.
Характеристики
- Тип: асферическая линза.
- Диаметр: 15 мм.
- Числовая апертура: 0.50.
- Рабочая длина волны: 1550 нм.
- Покрытие: без покрытия.
Отрасли применения
- Телекоммуникации 1550 нм.
- ИК-фотоника.
- Ввод света в волокно.
- Исследовательские оптические системы.
Описание семейства продуктов
- Спроектировано на 1550 нм
- 0,25µm RMS асферическая ошибка фигуры
- Идеально подходит для безопасных для глаз лазерных приложений
TECHSPEC® 1550 нм Высокоточные асферические линзы ближнего инфракрасного диапазона (NIR) разработаны на 1550 нм для устранения сферической аберрации в ближнем инфракрасном диапазоне. Лазеры 1550 нм обычно используются в телекоммуникациях, LiDAR и других приложениях, требующих безопасных для глаз конструктивных особенностей. Изготовленные из подложек S-TIH6 или N-SF6 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Обладая среднеквадратичной погрешностью асферической фигуры 0,25 мкм, эти линзы идеально подходят для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Высокоточные асферические линзы TECHSPEC® 1550 нм для ближнего инфракрасного диапазона (NIR) доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
