Поставщик
|
Edmund Optics |
|
Артикул
|
33-018 |
|
Тип линз
|
лазерные, асферические |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Особенности
|
прецизионные (высокой точности) |
|
Длина волны
|
1064 нм |
|
Диаметр
|
15 мм |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
0.75 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Форма задней поверхности
|
Plano |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
2.43 |
|
Качество поверхности
|
60-40 |
|
Чистая апертура CA (мм)
|
13.5 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 1064nm |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Толщина центра CT (мм)
|
7.30 ±0.1 |
|
Заднее фокусное расстояние BFL (мм)
|
10.03 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 @ 587.6nm |
|
Диаметр (мм)
|
15.00 +0.0/-0.1 |
Описание

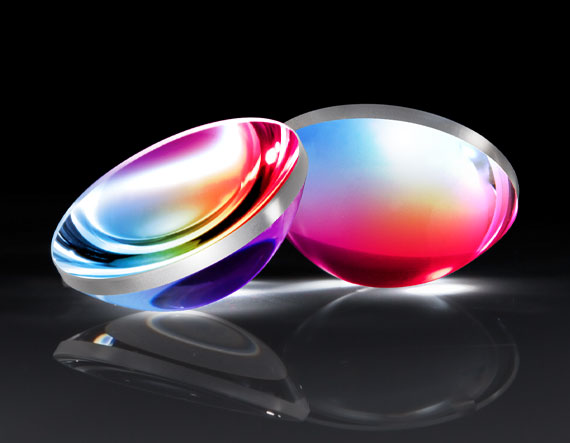

Прецизионная асферическая линза — это одноэлементный оптический компонент, поверхность которого отступает от классической сферической формы, что позволяет корректировать сферическую аберрацию без применения многолинзовых систем. Профиль поверхности рассчитывается по полиномиальному уравнению и формируется методами прецизионного шлифования, полирования или прессования заготовки с последующим контролем формы интерферометрическими методами. Благодаря асферике достигается дифракционно-ограниченная фокусировка пучка даже при большой числовой апертуре, что критично для лазерных приложений. Изделие снабжено покрытием, оптимизированным для работы с лазерным излучением, снижающим потери на отражение и повышающим лучевую стойкость поверхности. Рабочая длина волны компонента составляет 1064 нм — распространенная линия генерации твердотельных Nd:YAG и Nd:YVO4 лазеров, диаметр линзы равен 15 мм, а числовая апертура достигает значения 0.50, что говорит о способности линзы собирать и фокусировать сильно расходящиеся пучки в пятно, близкое к дифракционному пределу.
Характеристики
- Тип: прецизионная асферическая линза
- Покрытие: для лазерного излучения
- Рабочая длина волны: 1064 нм
- Диаметр: 15 мм
- Числовая апертура: 0.50
- Дифракционно-ограниченная фокусировка
- Поставщик: Edmund Optics
Отрасли применения
Асферические линзы с высокой числовой апертурой используются для коллимации и фокусировки излучения лазерных диодов и твердотельных лазеров, в системах ввода излучения в оптическое волокно, в медицинских и промышленных лазерных установках для резки, маркировки и сварки, а также в научном приборостроении и системах лазерной локации.
Описание семейства продуктов
- Разработан для длин волн лазера Nd:YAG
Прецизионные асферические линзы TECHSPEC® Laser Line с покрытием предназначены для обеспечения максимальной производительности при использовании мощных лазеров Nd:YAG. Высокоточные асферические конструкции сводят к минимуму сферическую аберрацию, уменьшая размер лазерного пятна и сохраняя высокую мощность на единицу площади. Кроме того, прецизионные асферические линзы TECHSPEC Laser Line с покрытием имеют высокоэффективное покрытие, оптимизированное для наиболее распространенных длин волн Nd:YAG-лазера, и подложку из плавленого кварца с высоким порогом повреждения, обладающую высокой устойчивостью к тепловому расширению.
