Поставщик
|
Edmund Optics |
|
Артикул
|
33-956 |
|
Тип линз
|
асферические |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Особенности
|
прецизионные (высокой точности) |
|
Диапазон
|
УФ |
|
Диаметр
|
15 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
1.67 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
1.79 |
|
Качество поверхности
|
60-40 |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
0.75 |
|
Чистая апертура CA (мм)
|
13.5 |
|
Подложка
|
Fused Silica |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Толщина центра CT (мм)
|
4.36 ±0.1 |
|
Заднее фокусное расстояние BFL (мм)
|
22.01 |
|
Числовая апертура NA
|
0.30 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.00 @ 587.6nm |
|
Диаметр (мм)
|
15.00 +0.0/-0.1 |
Описание

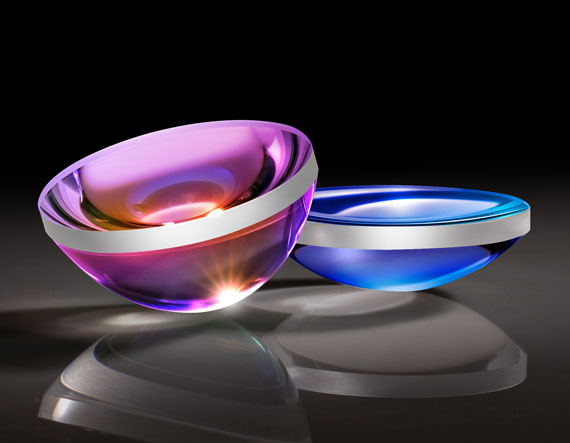

Прецизионная асферическая линза предназначена для формирования и преобразования оптических пучков в ультрафиолетовом и видимом диапазонах. Асферическая рабочая поверхность корректирует сферическую аберрацию лучше, чем простая сферическая линза сопоставимого назначения, поэтому компонент подходит для компактных оптических узлов, где требуется сфокусировать или коллимировать пучок при ограниченном числе элементов.
Материалом варианта является плавленый кварц, пригодный для работы в УФ-области и обеспечивающий широкое спектральное окно пропускания. Просветляющее покрытие рассчитано на диапазон 250–700 нм; это уменьшает отражательные потери в указанной полосе и делает линзу более универсальной для источников, работающих от ближнего ультрафиолета до видимого света. Покрытие следует учитывать при выборе ориентации, очистке поверхности и оценке допустимого угла падения.
Диаметр 15 мм и числовая апертура 0,30 задают геометрию сопряжения с оправой и оптическим трактом. Такая апертура позволяет собирать и фокусировать достаточно сходящиеся пучки, однако при проектировании необходимо согласовать её с апертурой источника, механическим посадочным местом и рабочим расстоянием. Точные фокусные и вершинные параметры в предоставленных данных не указаны, поэтому их следует проверять по конструкторской документации перед изготовлением узла.
Характеристики
- Тип: прецизионная асферическая линза.
- Оптическая геометрия: асферическая рабочая поверхность для коррекции сферической аберрации.
- Материал: плавленый кварц.
- Спектральная область применения: ультрафиолетовый диапазон с возможностью работы в видимой области.
- Просветляющее покрытие: диапазон 250–700 нм.
- Номинальный диаметр: 15 мм.
- Числовая апертура: 0,30.
- Исполнение: прецизионное, для требовательных оптических систем.
- Идентификатор варианта: 33-956.
Отрасли применения
- УФ-оптика для коллимации, фокусировки и формирования пучка лазерных и светодиодных источников.
- Спектроскопические и аналитические приборы, работающие в полосе 250–700 нм.
- Компактные измерительные модули, датчики и системы машинного зрения с УФ-подсветкой.
- Научные и лабораторные установки, где важны асферическая коррекция и ограниченное число оптических элементов.
Описание семейства продуктов
- Низкий коэффициент теплового расширения
Асферические линзы TECHSPEC® Precision UV из плавленого кварца сочетают в себе преимущества асферического элемента и точность изготовления на самом современном шлифовальном и полировальном оборудовании. Имея имеющиеся рецептурные данные, эту оптику из плавленого кварца можно легко спроектировать и интегрировать в сложные оптические системы. Эти линзы из плавленого кварца с низким значением f/# для оптимального сбора света и фокусировки оптимизированы с помощью компьютера для устранения сферических аберраций и минимизации аберраций более высокого порядка. Подложка из плавленого кварца с ультрафиолетовым излучением обеспечивает низкий коэффициент теплового расширения.
