Поставщик
|
Edmund Optics |
|
Артикул
|
32-546 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина волны
|
400-2000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm, Ravg >90% @ 400 - 2000nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина гипотенузы (мм)
|
21.2 |
|
Длина катетов (мм)
|
15.0 |
Описание

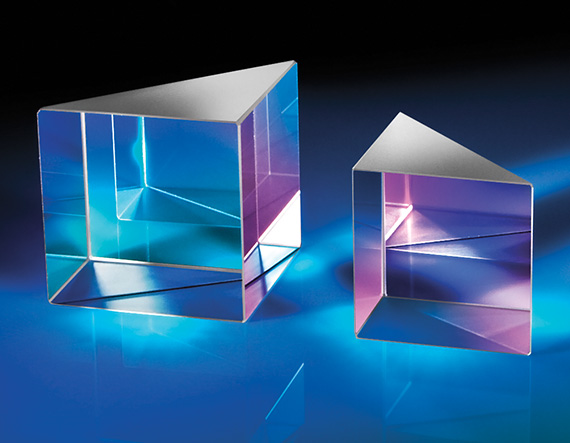

Призма 32-546 представляет собой прямоугольную треугольную призму из N‑BK7 с длиной катетов 15 мм и жёсткими допусками, снабжённую алюминиевым покрытием на гипотенузе для диапазона 400–2000 нм. Призмы с жёсткими допусками имеют улучшенные допуски на углы и размеры, что уменьшает ошибки при отражении на 90° и позволяет использовать их в более точных системах выравнивания и перенаправления луча. Алюминиевое покрытие на гипотенузе обеспечивает высокий коэффициент отражения в широком диапазоне от видимого до ближнего ИК. Материал N‑BK7 даёт хорошую прозрачность и механическую стабильность, а геометрия с катетами 15 мм и гипотенузой около 21 мм обеспечивает компактную, но достаточно апертурную призму для многокомпонентных систем. Жёсткие допуски по углам и плоскостности снижают расхождение лучей и позволяют использовать призму как точный элемент при формировании сложных траекторий лучей и перископов.Характеристики
- Тип: прямая треугольная призма с жёсткими допусками.
- Материал: N‑BK7.
- Длина катетов: 15 мм.
- Покрытие: алюминиевое для 400–2000 нм.
Отрасли применения
- Лабораторная оптика: точные отражающие узлы.
- Системы выравнивания и юстировки.
- Машинное зрение и визуализация.
- Учебные стенды.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Низкий допуск на угловые секунды
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 с высоким допуском имеют малый допуск на угловую секунду и изготовлены из прецизионного N-BK7 для использования в различных приложениях с видимым светом.
