Поставщик
|
Edmund Optics |
|
Артикул
|
14-641 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS
|
Compliant |
|
Surface Quality
|
40-20 |
|
Construction
|
Cube |
|
Bevel
|
Protective bevel as needed |
|
Coating
|
λ/4 MgF2 @ 900nm on Faces Multilayer Dielectric on Hypotenuse |
|
Type
|
Standard Beamsplitter |
|
Reflection/Transmission Ratio (R/T)
|
50/50 ±5 |
|
Substrate
|
N-BK7 |
|
Beam Deviation (arcmin)
|
±3 |
|
Surface Flatness
|
λ/4 |
|
Wavelength Range (nm)
|
700 - 1100 |
|
Dimensions (mm)
|
15.0 x 15.0 x 15.0 ±0.10 |
Описание

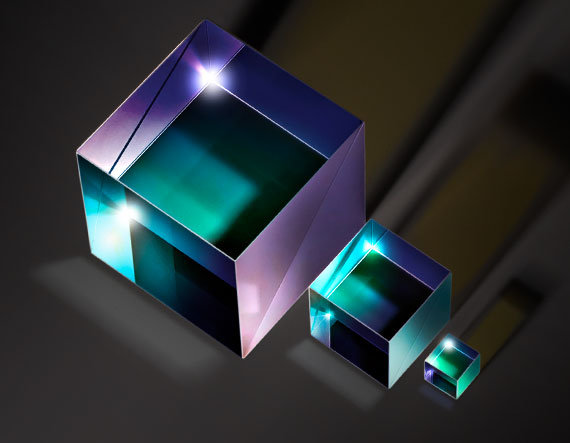

Светоделительный куб — это оптический компонент кубической формы, образованный склейкой двух прямоугольных призм по гипотенузной грани, на которую нанесено специальное делительное покрытие, распределяющее падающий световой поток между отражённым и прошедшим пучками в заданном соотношении. По сравнению со светоделительными пластинками кубическая геометрия обеспечивает отсутствие бокового смещения выходящих пучков и меньшую чувствительность к астигматизму, возникающему при наклонном прохождении света через плоскопараллельную пластину, что делает куб предпочтительным выбором в схемах, требующих высокой точности геометрии пучков. Указанная модель рассчитана на рабочий диапазон 700-1100 нм, относящийся к ближней инфракрасной области спектра, и обеспечивает равное деление светового потока в соотношении 50/50 между отражённым и прошедшим каналами. Размер стороны куба 15 мм соответствует среднегабаритному классу изделий, удобному для интеграции в стандартные юстировочные оправы и держатели оптических скамей.
Характеристики
- Тип: светоделительный куб
- Рабочий диапазон длин волн: 700-1100 нм
- Коэффициент деления: 50/50 (отражение/пропускание)
- Размер стороны: 15 мм
- Конструкция: склейка двух призм по гипотенузной грани с делительным покрытием
- Особенность: отсутствие бокового смещения пучков
Отрасли применения
Светоделительные кубы применяются в интерферометрах, лазерных измерительных системах, оптических схемах когерентной томографии и в устройствах для одновременного мониторинга мощности лазерного излучения при его использовании по основному назначению. Их также используют в фотонных исследовательских установках и приборах для нелинейной оптики, работающих в ближнем инфракрасном диапазоне, где требуется точное и предсказуемое деление светового потока.
Описание семейства продуктов
- Многослойное диэлектрическое покрытие
- Доступно несколько коэффициентов светоделения
- Доступно несколько размеров
Стандартные кубические светоделители TECHSPEC®, склеенные между собой двумя прямоугольными призмами, обеспечивают широкий диапазон коэффициентов отражения/пропускания. На поверхность гипотенузы одной из призм нанесено интерференционное покрытие для обеспечения заданного коэффициента отражения/пропускания. Потери поглощения покрытия минимальны.
Примечание. Выходные данные частично поляризованы. Если для вашего приложения критична чувствительность к поляризации, мы рекомендуем использовать поляризационные светоделители TECHSPEC® или неполяризующие светоделители TECHSPEC®.
