Поставщик
|
Edmund Optics |
|
Артикул
|
55-375-RCD-05P |
|
Типы изделий
|
лазерные системы |
|
Тип лазера
|
полупроводниковые |
|
Выходная мощность
|
до 500 мВт |
|
Особенности лазера
|
высокой мощности |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
RoHS
|
Compliant |
|
Weight (kg)
|
1.13 |
|
Wavelength Tolerance (nm)
|
±20 |
|
Type of Laser
|
Diode |
|
Output Type
|
Fiber-Coupled |
|
Operating Temperature (°C)
|
+10 to +30 |
|
Operating Humidity
|
5 to 95%, non-condensing |
|
Fiber Diameter (μm)
|
100.00 |
|
Color
|
Infrared |
|
Bandwidth (nm)
|
<10 |
|
Laser Class - CDRH
|
IIIb |
|
Beam Divergence (NA)
|
0.22, Nominal |
|
Output Power (mW)
|
250 (Maximum) |
|
Wavelength (nm)
|
1550.00 |
|
Input Voltage (V)
|
100 - 240 AC |
|
Dimensions (mm)
|
76.2 L x 152.4 W x 254.0 H |
|
Modulation Frequency (kHz)
|
DC-20, TTL |
|
Length of Cable (m)
|
0.50 |
|
Connector
|
SMA |
Описание
Лазерная система, сопряжённая с оптическим волокном, представляет собой источник когерентного излучения, выходное излучение которого вводится непосредственно в оптическое волокно внутри корпуса устройства, что обеспечивает удобную и стабильную транспортировку лазерного пучка к рабочей зоне без необходимости выполнения свободнопространственной юстировки конечным пользователем. Рабочая длина волны 1550 нм относится к ближней инфракрасной области спектра и совпадает с одним из основных телекоммуникационных окон прозрачности кварцевого волокна, характеризующимся минимальным затуханием сигнала при распространении на большие расстояния. Регулируемый диапазон выходной мощности от 0 до 250 мВт позволяет адаптировать интенсивность излучения под конкретную прикладную задачу — от малошумящих измерений до применений, требующих значительной оптической мощности. Волоконное сопряжение источника снижает чувствительность системы к механическим воздействиям и температурным дрейфам по сравнению со свободнопространственными лазерными модулями, поскольку излучение остаётся locked внутри световедущей сердцевины волокна на всём пути от источника до точки использования.
Характеристики
- Тип: лазерная система, сопряжённая с волокном
- Длина волны: 1550 нм
- Диапазон выходной мощности: 0–250 мВт
- Исполнение: волоконный вывод излучения
Отрасли применения
Лазерные источники на длине волны 1550 нм широко применяются в волоконно-оптических телекоммуникационных системах, в оптических измерительных приборах для тестирования линий связи, а также в системах лазерной дальнометрии и лидарных установках, использующих данное телекоммуникационное окно прозрачности. Их используют в научных лабораториях для исследований нелинейной оптики и волоконных усилителей, а также в медицинском оборудовании для процедур, где требуется излучение ближнего инфракрасного диапазона. Регулируемая выходная мощность делает такой источник универсальным инструментом для тестирования и калибровки оптоволоконных компонентов и систем.

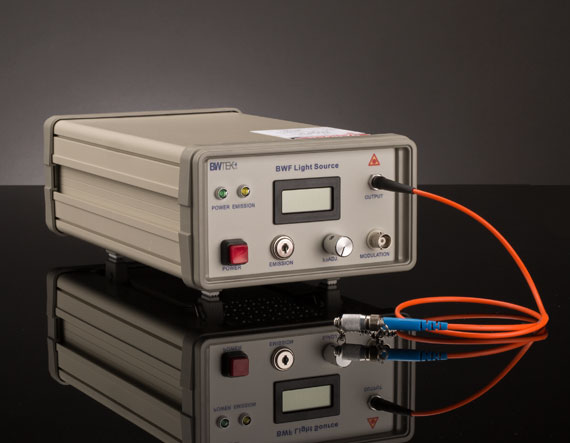

Эти системы обеспечивают постоянную мощность до 450 мВт и сочетают в себе стекловолокно высокой яркости, соединенное с лазерным диодом, термоэлектрический охладитель, радиатор, вентилятор, блок питания и электронные компоненты в одном корпусе. Их уникальная конструкция включает внешний порт модуляции TTL (разъем BNC). ЖК-дисплей показывает выходные данные в виде текущих значений (мА). Оптоволоконный пигтейл на лазерном интерфейсе несъемный. Обратите внимание, что заявленная максимальная выходная мощность приходится на торец волокна. Все блоки запечатаны в коробки. Пользователь не может получить доступ к диодному или диодно-волоконному интерфейсу. Волокно использует неэпоксидный разъем высокой мощности со стандартной концевой заделкой для мощных лазеров, SMA. Интенсивные пятна размером до 0,3 мм в диаметре. можно спроецировать. Использует активно ориентированную асферическую оптику с антибликовым покрытием.
Дополнительные коллиматорные линзы можно навинтить непосредственно на разъем SMA излучающего волокна.
