Оптическая плита, длина: 150 мм, ширина: 75 мм, толщина: 13 мм, число отверстий: 18

Описание

Оптическая плита артикула 34-344 представляет собой конструктивное основание для сборки оптико-механических схем, обеспечивающее жёсткое и стабильное крепление отдельных компонентов — держателей линз, зеркал, лазерных модулей и юстировочных узлов — в заданном взаимном положении. Плита изготавливается из материала с высокой механической жёсткостью и минимальным короблением, а её рабочая поверхность выполнена с равномерной сеткой резьбовых отверстий, позволяющей закреплять оптомеханику в произвольной комбинации точек в пределах шага сетки. Наличие восемнадцати отверстий при указанных сравнительно небольших габаритах говорит о компактном исполнении, предназначенном для настольных или переносных экспериментальных установок, где не требуется полноразмерный оптический стол. Такая плита может использоваться как самостоятельное основание малогабаритного оптического узла или как промежуточная монтажная платформа, устанавливаемая на более крупный оптический стол.

Характеристики

• Тип изделия: оптическая монтажная плита
• Длина: 150 мм
• Ширина: 75 мм
• Толщина: 13 мм
• Количество монтажных отверстий: 18

Отрасли применения

Компактные оптические плиты подобного формата применяются при сборке портативных лазерных модулей, демонстрационных и учебных оптических стендов, а также прототипов приборов, где важна компактность и вес конструкции. Регулярная сетка резьбовых отверстий обеспечивает гибкость размещения оптомеханических держателей без необходимости сверления дополнительных крепёжных отверстий на объекте, что ускоряет разработку и модификацию экспериментальных установок. Такие плиты востребованы в научно-исследовательских лабораториях фотоники, в отделах разработки оптических приборов, а также при создании выездных и мобильных измерительных комплексов, включающих лазерные источники, детекторы и юстировочную оптику, для которых требуется компактное, но механически надёжное основание, сохраняющее взаимное положение элементов при транспортировке и эксплуатации.

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

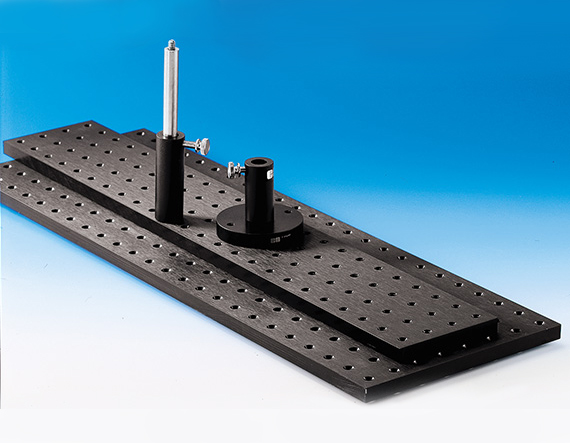

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
