Поставщик
|
Edmund Optics |
|
Артикул
|
15-289 |
|
Тип транслятора
|
моторизованные |
|
Диапазон перемещения
|
150 мм |
|
Смещение
|
150 мм |
|
Применение
|
промышленная автоматизация, фотоника, микроскопия |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Компьютерный интерфейс
|
RS-232 |
|
Примечание
|
Integrated Controller |
|
Содержимое комплекта
|
Motorized linear stage only, Requires 24-48 VDC Power supply and Connecting cable |
|
Рабочая температура (° C)
|
0 - 50 |
|
Ручное управление / светодиодные индикаторы
|
Да |
|
Источник питания
|
24-48 VDC Unregulated, 2-pin Screw Terminal |
|
Вес (кг)
|
1.4 |
|
Грузоподъемность (кг)
|
20 |
|
Точность (мкм)
|
50 (unidirectional) |
|
Разрешение (мкм)
|
0.49609375 |
|
Скорость (мм / с)
|
0.003 to 280 |
|
Ход (мм)
|
150 |
|
Высота (мм)
|
35.8 |
|
Размер платформы (мм)
|
65 x 361.2 |
|
Производитель
|
Zaber™ |
|
Тип
|
Universal (Metric & English) |
|
Тип двигателя
|
2-Phase Stepper |
|
Тип привода
|
Stepping Motor |
|
Система направляющих
|
Crossed Roller Bearing |
|
Тип движения
|
Linear (X) |
Описание

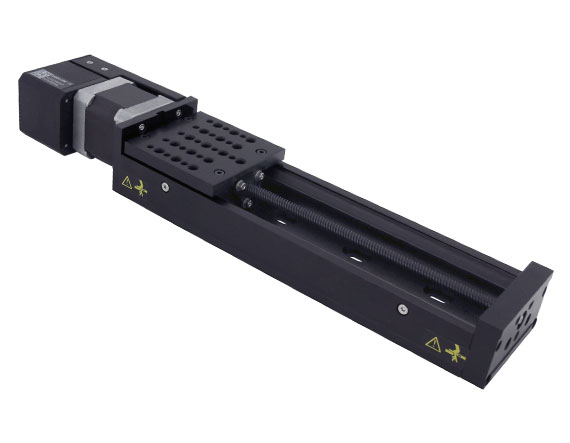

Моторизированный транслятор Zaber™ с большим диапазоном смещения представляет собой линейный подвижный столик с электроприводом, предназначенный для точного и повторяемого позиционирования установленных на нём оптических или механических компонентов вдоль одной оси. Электронное управление перемещением через шаговый или иной прецизионный двигатель обеспечивает высокую повторяемость позиционирования по сравнению с ручными микрометрическими подвижками, а значительный диапазон хода в 150 мм позволяет использовать транслятор для задач, требующих протяжённого линейного перемещения. Электронное управление таким транслятором обычно осуществляется через контроллер с интерфейсом связи, позволяющий интегрировать перемещение в автоматизированный сценарий измерений совместно с другим лабораторным оборудованием.
Характеристики
- Тип: моторизированный линейный транслятор
- Производитель механизма: Zaber™
- Диапазон перемещения: 150 мм
- Управление: электроприводное (моторизированное)
- Поставщик: Edmund Optics
- Артикул: 15-289
Отрасли применения
Моторизированные трансляторы такого типа применяются в автоматизированных оптических стендах, системах сканирующей микроскопии, лазерных установках для позиционирования фокуса или образца, а также в научном и промышленном оборудовании, где требуется программно управляемое линейное перемещение с высокой точностью и повторяемостью. Кроме того, конструкция на основе прецизионного винта или линейного двигателя обеспечивает достаточное разрешение позиционирования для задач сканирующей микроскопии и точной фокусировки лазерного излучения.
Описание семейства продуктов
- Варианты хода 150 мм и 300 мм
- Управляется вручную или через последовательный интерфейс RS-232
- Для конфигураций X-Y-Z адаптер не требуется
- Блок питания и кабель для передачи данных продаются как отдельные аксессуары
Моторизованные столики Zaber™ с длинным ходом — это столики с компьютерным управлением, обеспечивающие скорость перемещения до 280 мм/с с разрешением 0,5 мкм. Моторизованными столиками Zaber™ Long Travel также можно управлять с помощью программируемого джойстика Zaber™ (продается отдельно), управлять им с помощью компьютера с помощью дополнительного кабеля для передачи данных или вручную с помощью ручки на конце устройства. Конфигурации X-Y-Z легко собираются без использования дополнительных переходников.
Примечание. Для каждой ступени требуется источник питания 24–48 В постоянного тока и соединительный кабель, которые продаются в качестве аксессуаров.
