Поставщик
|
Edmund Optics |
|
Артикул
|
17-181 |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø150 мм |
|
Knoop Hardness (kg/mm2)
|
500 |
|
Poisson's Ratio
|
0.22 |
|
Substrate
|
B270 |
|
Surface Flatness
|
1λ (per 25.4mm Dia. within CA) |
|
Surface Quality
|
60-40 |
|
Type
|
Protective Window |
|
Typical Energy Density Limit
|
10 J/cm2 @ 532nm, 10ns |
|
Wavelength Range (nm)
|
400 - 700 |
|
Young's Modulus (GPa)
|
71.5 |
|
RoHS
|
Compliant |
|
Index of Refraction nd
|
1.523 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.56 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
9.4 (+20 to +300°C) |
|
Coating Specification
|
Ravg ≤1.50% @ 632.8nm (N-BK7) |
|
Coating
|
MgF2 (632.8nm) |
|
Thickness (mm)
|
4.00 ±0.20 |
|
Diameter (mm)
|
150.00 +0.00/-0.25 |
|
Clear Aperture CA (mm)
|
135.00 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
58.3 |
Описание
Крупногабаритное окно 17-181 компании Edmund Optics изготовлено из стекла B270 — недорогой кроновой марки, широко применяемой там, где не требуются экстремально высокая однородность или расширенное пропускание, характерные для более дорогих оптических стёкол. Диаметр окна составляет 150 мм при толщине 4 мм, а однослойное просветляющее покрытие MgF₂ оптимизировано под длину волны 632,8 нм — стандартную линию гелий-неонового (He-Ne) лазера, широко используемую как эталонная в интерферометрии и юстировке.
Значительный диаметр (150 мм) делает окно подходящим для применений с широкоапертурными пучками или для установки в качестве смотрового окна крупных вакуумных камер, климатических установок и испытательных стендов, где меньший диаметр не позволил бы охватить требуемое поле обзора или сечение пучка.
Сочетание доступного по стоимости материала B270 с узкополосным просветлением под конкретную лазерную линию 632,8 нм характерно для приборов, где рабочая длина волны неизменна (юстировочные He-Ne лазеры, интерферометры), а стоимость крупногабаритной оптики является существенным фактором при проектировании установки.
Характеристики
- Артикул: 17-181; производитель: Edmund Optics
- Тип: плоскопараллельное окно, крупногабаритное
- Диаметр: 150 мм; толщина: 4 мм
- Просветляющее покрытие: MgF₂ под 632,8 нм (линия He-Ne лазера)
- Материал: стекло B270
- Назначение: смотровые/выходные окна крупноапертурных установок
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Крупногабаритные вакуумные камеры и испытательные стенды
- Юстировочные He-Ne лазерные системы и интерферометрия

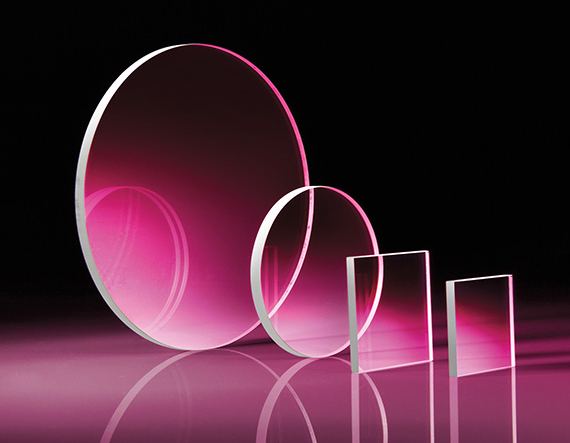

Описание семейства продуктов
- Большой выбор размеров
- Доступны без покрытия или с антибликовым покрытием MgF2
- Доступны индивидуальные размеры для крупных OEM-заказов
Окна TECHSPEC® B270 идеально подходят для коммерческого применения, требующего тонкой подложки. Доступны без покрытия или с антибликовым покрытием MgF2 и часто используются в качестве защитного элемента между двумя средами. Для OEM-заказов доступны индивидуальные размеры и покрытия.
