Поставщик
|
Edmund Optics |
|
Артикул
|
84-617 |
|
Покрытие
|
Ultrafast (1500-1600nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для управления пучком, для сверхкоротких импульсов |
|
Тип покрытия
|
Dielectric |
|
Покрытие
|
Ultrafast (1500-1600nm) |
|
Расчетная длина волны DWL (нм)
|
1550 |
|
Диаметр (мм)
|
25.40 +0.0/-0.1 |
|
Толщина (мм)
|
5.00 ±0.1 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Угол падения (°)
|
45 |
|
Подложка
|
Fused Silica |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плоскостность поверхности
|
λ/8 |
|
Стиль
|
Ultrafast |
|
Диапазон длин волн (нм)
|
1500 - 1600 |
|
Спецификация покрытия
|
Ravg >99% @ 1500 - 1600nm |
|
Задняя поверхность
|
Commercial Polish |
|
Долговечность
|
MIL-C-675A |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<1 |
|
Типичные области применения
|
Er:Glass 1st Harmonic |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
20-10 |
Описание

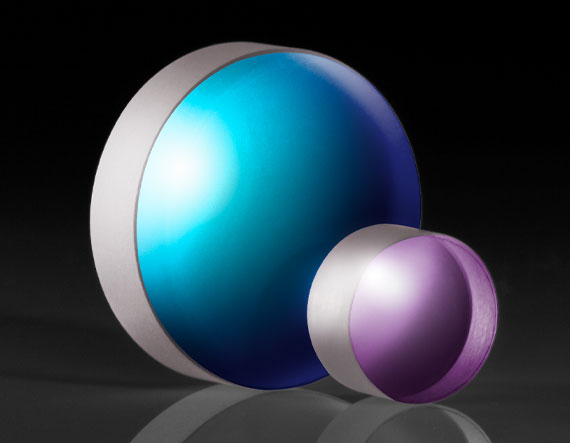

Зеркало 84-617 серии TECHSPEC® Ultrafast предназначено для работы со сверхкороткими импульсами эрбиевых лазеров в диапазоне 1500–1600 нм. Многослойное диэлектрическое покрытие обеспечивает средний коэффициент отражения выше 99% при угле падения 45°, а его конструкция рассчитана на низкую дисперсию групповой задержки (GDD). Это значит, что фемтосекундный импульс после отражения практически не растягивается во времени, и его длительность сохраняется на протяжении всего тракта.
Подложка из плавленого кварца диаметром 25,4 мм (1") и толщиной 5,00 ± 0,1 мм отполирована с плоскостностью λ/8 и качеством поверхности 20-10, параллельность менее 1 угловой минуты. Расчётная длина волны покрытия 1550 нм соответствует первой гармонике Er:стекла. Покрытие соответствует требованиям стойкости MIL-C-675A, чистая апертура более 90%, тыльная сторона имеет коммерческую полировку. Зеркало применяется для поворота и управления пучком в фемтосекундных осцилляторах, усилителях и волоконно-лазерных системах.
Характеристики
- Тип: лазерное зеркало для сверхкоротких импульсов с низкой GDD
- Покрытие: диэлектрическое Ultrafast, 1500–1600 нм
- Коэффициент отражения: Ravg >99% при 1500–1600 нм
- Расчётная длина волны: 1550 нм (Er:стекло, 1-я гармоника)
- Угол падения: 45°
- Подложка: плавленый кварц
- Диаметр: 25,40 мм (+0,0/−0,1)
- Толщина: 5,00 ± 0,1 мм
- Плоскостность: λ/8
- Качество поверхности: 20-10
- Параллельность: <1 угл. мин
- Стойкость покрытия: MIL-C-675A
- Чистая апертура: >90%
Отрасли применения
- Фемтосекундная лазерная техника: поворотные зеркала Er-волоконных лазеров
- Нелинейная оптика: генерация суперконтинуума и гармоник
- Телекоммуникационные исследования: тракты на 1550 нм
- Микрообработка: доставка ультракоротких импульсов к зоне обработки
Описание семейства продуктов
- Отражающая способность более 99 %
- Конструкции покрытий, охватывающие 360–3300 нм
- Низкая дисперсия групповой задержки (GDD)
- Также доступны высокопроизводительные сверхбыстрые зеркала TECHSPEC® с низким GDD
Сверхбыстрые зеркала с низкой групповой задержкой (GDD) предназначены для приложений, использующих лазеры на эрбиевом стекле, титан-сапфире или легированные иттербием лазеры. Эти лазерные зеркала оптимизированы для максимального отражения в широком диапазоне длин волн, а конструкции доступны для длин волн от 360 до 3300 нм. Многослойное диэлектрическое покрытие разработано для минимальной GDD, что делает их идеальными для приложений сверхбыстрой транспортировки пучка. Сверхбыстрые зеркала Low GDD имеют подложки с низким тепловым коэффициентом и высокие пороги повреждения, необходимые для сверхкоротких лазерных импульсов высокой энергии.
Примечание. Пожалуйста, свяжитесь с нами для получения информации о длинах волн, углах и размерах.
