Зачерненная щель Acktar, ширина: 150±3 мкм, длина: 3 мм, без оправы

Описание

Зачернённая щель Acktar представляет собой прецизионный оптико-механический элемент с узким прямоугольным отверстием, изготовленный с применением сверхчёрного покрытия Acktar, обладающего исключительно низким коэффициентом отражения по сравнению с обычными матовыми чёрными покрытиями. Такое покрытие критично для подавления паразитного рассеянного света вблизи краёв щели, что особенно важно в чувствительных спектральных и интерферометрических приборах, где даже незначительное переотражение способно исказить измеряемый сигнал. Ширина щели составляет 150±3 мкм, а длина — 3 мм, что соответствует узкой и относительно короткой щели, применяемой для формирования тонкого линейного пучка света или для селекции узкого участка изображения по одной из координат. Исполнение «без оправы» означает, что щель поставляется как самостоятельная пластина без вспомогательного крепёжного кольца, что позволяет установить её в держатель, соответствующий конкретной оптической схеме пользователя. Высокая точность допуска по ширине щели свидетельствует о применении прецизионных методов изготовления, таких как лазерная резка или фотолитография.

Характеристики

• Тип: щелевая диафрагма (щель)
• Покрытие: сверхчёрное Acktar, для подавления паразитного рассеянного света
• Ширина щели: 150±3 мкм
• Длина щели: 3 мм
• Исполнение: без оправы

Отрасли применения

Зачернённые щели применяются в спектрометрах и монохроматорах для формирования входной и выходной апертуры, в интерферометрах и системах формирования линейного пучка, а также в научных приборах, чувствительных к паразитному рассеянному свету, где требуется минимизировать фоновый сигнал вблизи узкой апертуры.

Product Family Description

• Wide-Band Low Reflectance Coating
• 99% Absorbance from the EUV to SWIR
• Slit Sizes Down to 25μm x 3mm
• Unmounted and Mounted Versions Available

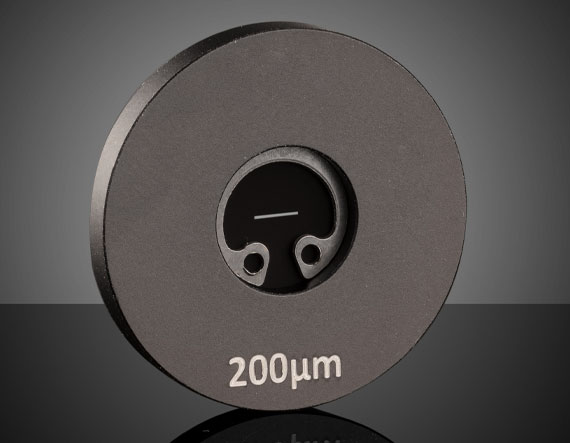

Acktar Blackened Air Slits are ideal for light aperture applications where back reflections from light sources are a concern. These air slits feature stainless steel substrates coated with Acktar’s Magic Black™ coating, which is a super black, low reflectance coating used in wavelengths from the extreme ultraviolet (EUV) to the short-wave infrared (SWIR). This wide-band coating is stable in temperatures up to 380°C and has no particulation from use. Acktar Blackened Air Slits are coated on both sides, including the slit edge, and are available unmounted or mounted for increased mechanical stability.

Note: Please contact us for custom slit sizes.
