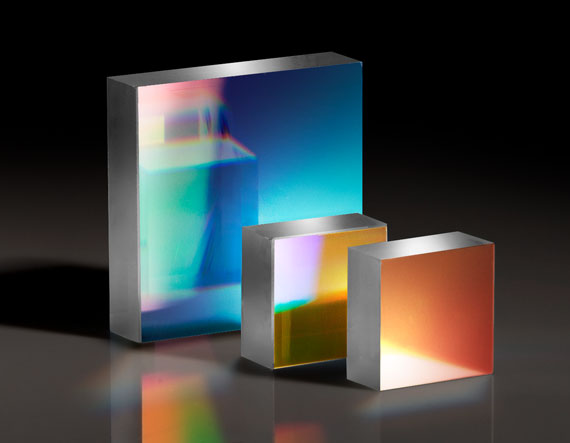

Высокоэффективная отражающая дифракционная решётка, 150 штр./мм, длина волны блеска: 300 нм, размер: 12.5 x 12.5 мм

Описание

Высокоэффективная отражающая дифракционная решётка артикула 37-117 представляет собой оптический элемент с регулярной периодической структурой штрихов на отражающей поверхности, предназначенный для пространственного разложения падающего излучения на спектральные составляющие за счёт явления дифракции. Штрихи решётки нарезаются или формируются методом реплики с заданным профилем (обычно пилообразным, так называемым блеск-профилем), угол наклона которого определяет длину волны блеска — участок спектра, для которого дифракционная эффективность в рабочем порядке максимальна. Пространственная частота 150 штрихов на миллиметр относится к решёткам сравнительно низкой плотности, что обеспечивает широкий свободный спектральный диапазон и умеренную угловую дисперсию, удобную для работы в широком диапазоне длин волн одним прибором. Длина волны блеска 300 нм указывает на оптимизацию решётки под ультрафиолетовую область спектра.

Характеристики

• Тип элемента: отражающая дифракционная решётка, высокоэффективная
• Пространственная частота: 150 штрихов/мм
• Длина волны блеска: 300 нм
• Размер рабочей апертуры: 12.5 x 12.5 мм
• Принцип действия: дифракция на периодической отражающей структуре с блеск-профилем

Отрасли применения

Дифракционные решётки с оптимизацией под ультрафиолетовую область спектра применяются в качестве диспергирующих элементов монохроматоров и спектрометров, используемых в аналитической химии, флуоресцентной спектроскопии и контроле качества в фармацевтической и полупроводниковой промышленности. Низкая пространственная частота 150 штрихов/мм обеспечивает широкий рабочий спектральный диапазон прибора при умеренном спектральном разрешении, что удобно для обзорных измерений и мультиспектрального анализа. Такие решётки используются в перестраиваемых лазерах для селекции продольных мод и настройки длины волны генерации, в спектрографах для астрономических наблюдений, а также в приборах контроля состава веществ методом атомно-эмиссионной и молекулярной спектроскопии, где требуется эффективное разложение излучения именно в ультрафиолетовом диапазоне спектра.

Описание продукции:

- Отражение волнового фронта величиной λ/4;

- Высокие допуски на размеры;

- Допуск на расстояние между канавками <0.05%.

Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.

Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
