Поставщик
|
Edmund Optics |
|
Артикул
|
62-650 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
14.8 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
8.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
4.5 |
|
Количество листьев
|
8.00 |
|
Длина рычага (мм)
|
7.00 |
|
Диаметр рычага (мм)
|
1.50 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
14.8 |
|
Максимальная апертура (мм)
|
8.0 |
|
Минимальная апертура (мм)
|
0.8 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма из нержавеющей стали с внешним диаметром 14,8 мм и без оправы представляет собой компактный механизм переменной апертуры, лепестки которого выполнены из нержавеющей стали — материала, устойчивого к коррозии, механическому износу и температурным воздействиям. Отсутствие внешней оправы означает, что диафрагма поставляется в виде открытого механизма, предназначенного для установки в собственный корпус или крепёжный узел заказчика, что даёт большую гибкость при интеграции в нестандартные оптические сборки. Принцип действия основан на синхронном перемещении веерообразно расположенных лепестков, изменяющих диаметр центрального отверстия и тем самым регулирующих количество проходящего через диафрагму света.
Характеристики
- Материал лепестков: нержавеющая сталь
- Внешний диаметр: 14,8 мм
- Исполнение: без оправы (открытый механизм)
- Плавная регулировка диаметра апертуры
- Повышенная устойчивость к коррозии и износу
- Гибкость встраивания в пользовательские корпуса
Отрасли применения
Диафрагмы такого типа применяются в оптических приборах, требующих регулировки диаметра пучка или ограничения апертуры оптической системы, включая лазерные установки, спектрометры и системы формирования изображений. Благодаря стойкости нержавеющей стали к агрессивным средам их используют в промышленном и лабораторном оборудовании, работающем в условиях повышенной влажности или химической активности, а также при интеграции в специализированные приборы, где стандартная оправа не подходит по конструктивным требованиям.

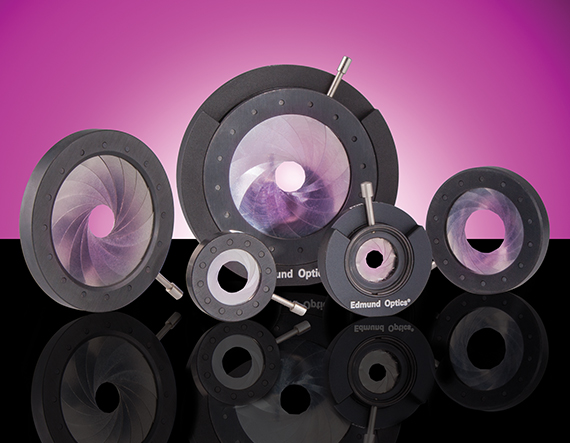

Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
