Поставщик
|
Edmund Optics |
|
Артикул
|
55-284 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (кг)
|
2.3 |
|
Максимально допустимая осевая нагрузка, Ta (кг)
|
4.5 |
|
Вес (кг)
|
0.23 |
|
Грузоподъемность, Ta (кг)
|
4.5 |
|
Грузоподъемность, нормальная (кг)
|
11 |
|
Точность прямой линии (мкм)
|
2 per 25mm of travel |
|
Примечание
|
Thru-Hole |
|
Градация (мм)
|
0.01 |
|
Ход (мм)
|
13 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Metric Micrometer |
|
Высота (мм)
|
19.1 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Тип
|
Metric |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

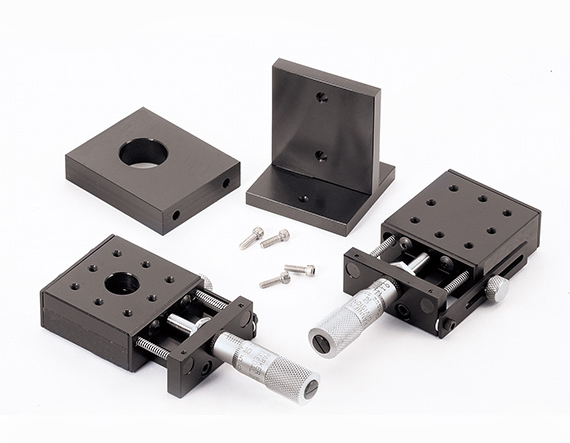

подходит для задач микропозиционирования, когда оператору необходимо вручную изменить положение платформы и точно зафиксировать его после настройки. За счет механики такого класса изделие помогает сохранить стабильность положения даже при регулярной перенастройке.
Механика изделия рассчитана на точную ручную настройку. Система позиционирования на шариковых подшипниках, метрические стандарты, перемещение 13 мм, микрометр, сквозное отверстие. В зависимости от исполнения транслятор может использоваться для смещения линз, камер, датчиков, зеркал и небольших оптических блоков, когда требуется точно выставить положение компонента по одной координате и сохранить его после регулировки.
Характеристики
- Артикул: 55-284
- Система позиционирования на шариковых подшипниках, метрические стандарты, перемещение 13 мм, микрометр, сквозное отверстие
- Назначение: использование в составе оптических, механических, измерительных или лабораторных систем
- Формат применения: ручная сборка, настройка, юстировка, постоянная эксплуатация
Отрасли применения
- Лазерные и фотонные системы
- Оптомеханические стенды
- Метрология
- Научные исследования
- Прецизионная настройка
