Поставщик
|
Edmund Optics |
|
Артикул
|
37-925 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
3 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.16 |
|
Грузоподъемность, нормальная (фунты)
|
6 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (мм)
|
0.01 |
|
Ход (мм)
|
13 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Высота (мм)
|
12.7 |
|
Высота (дюймы)
|
0.50 |
|
Размер платформы (мм)
|
31.8 x 31.0 |
|
Размер платформы (дюймы)
|
1.25 x 1.22 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

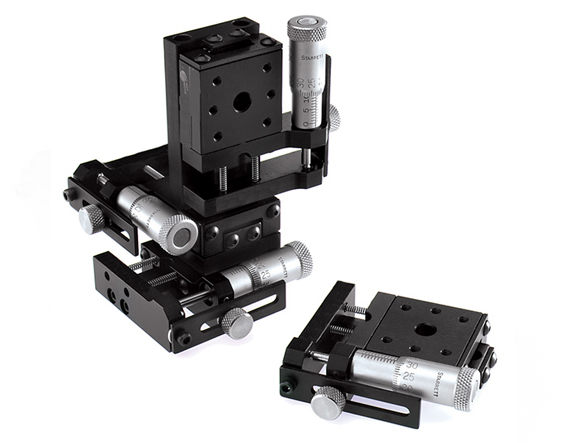

Система позиционирования 37-925 на шариковых подшипниках предназначена для точного линейного перемещения компонентов на 13 мм. Сквозное отверстие расширяет варианты крепления и позволяет удобнее интегрировать платформу в сложные механические схемы. Такой позиционер подходит для лабораторных и инженерных задач, где необходимо плавно смещать небольшие оптические или механические узлы и точно фиксировать их после настройки.
Метрический микрометр и боковое расположение винта делают регулировку удобной в компоновках с ограниченным доступом к торцу платформы. Размер платформы 1.25 x 1.22 ориентирован на компактные компоненты, включая держатели, датчики, миниатюрные линзовые узлы и вспомогательные монтажные элементы.
Характеристики
- Тип: система позиционирования на шариковых подшипниках
- Стандарт: дюймовый
- Перемещение: 13 мм
- Орган регулировки: метрический микрометр
- Расположение винта: сбоку
- Конструкция: сквозное отверстие
- Размер платформы: 1.25 x 1.22
Отрасли применения
- Компактная оптомеханика
- Лабораторная юстировка
- Измерительные стенды
- Приборостроение
- Научные установки
