Поставщик
|
Edmund Optics |
|
Артикул
|
55-281 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (кг)
|
2.3 |
|
Максимально допустимая осевая нагрузка, Ta (кг)
|
4.5 |
|
Вес (кг)
|
0.23 |
|
Грузоподъемность, Ta (кг)
|
4.5 |
|
Грузоподъемность, нормальная (кг)
|
11 |
|
Точность прямой линии (мкм)
|
2 per 25mm of travel |
|
Примечание
|
Solid Top |
|
Градация (мм)
|
0.01 |
|
Ход (мм)
|
13 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Metric Micrometer |
|
Высота (мм)
|
19.1 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Тип
|
Metric |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

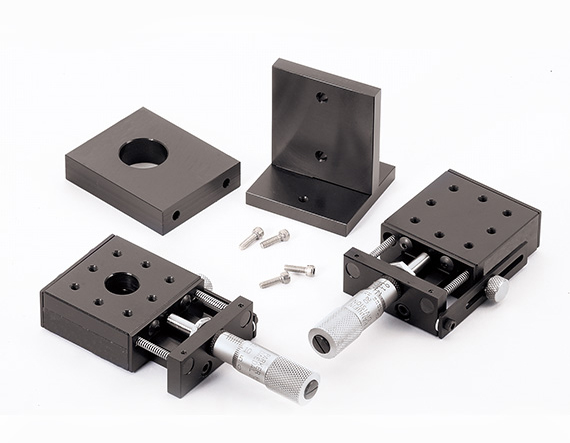

Система позиционирования на шариковых подшипниках с ходом 13 мм и микрометрическим приводом предназначена для высокоточной линейной регулировки положения оптических, механических и измерительных компонентов в метрических системах. Применение шариковых подшипников обеспечивает плавный и малотрёночный ход платформы, что особенно важно при тонкой подстройке и повторяемом позиционировании. Платформа служит надёжной базой для установки держателей оптики, датчиков, миниатюрных узлов и позволяет выполнять как грубую, так и тонкую настройку положения в пределах доступного диапазона перемещения.
Метрическое исполнение системы упрощает интеграцию с лабораторными стойками, оптическими плитами и другой оснасткой, использующей стандартную метрическую разметку отверстий. Микрометрический винт обеспечивает точную шкалу перемещений и удобство считывания, а также позволяет уверенно позиционировать платформу с шагом, достаточным для задач оптической юстировки и метрологии. Жёсткая конструкция корпуса и направляющих выдерживает длительную эксплуатацию и воздействие вибраций, сохраняя выравнивание и точность повторной установки.
Характеристики
- Линейная система позиционирования на шариковых подшипниках.
- Перемещение 13 мм с плавным и стабильным ходом.
- Метрические стандарты крепёжных отверстий и исполнения узлов.
- Микрометрический привод для точной и повторяемой регулировки.
- Жёсткая платформа для крепления оптических и механических компонентов.
- Высокая устойчивость к вибрациям и внешним механическим воздействиям.
- Подходит для одиночного применения и многокоординатных сборок.
Отрасли применения
- Оптические и лазерные лабораторные стенды.
- Системы машинного зрения и технического контроля.
- Метрологические и измерительные комплексы с тонкой подстройкой.
- Настройка и калибровка оптических приборов и датчиков.
- Научно-исследовательские установки по оптике и фотонике.
- Учебные стенды по точному позиционированию и опто-механике.
