Поставщик
|
Edmund Optics |
|
Артикул
|
37-977 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
2 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.72 |
|
Грузоподъемность, нормальная (фунты)
|
62 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Solid Top |
|
Градация (мм)
|
0.01 |
|
Ход (мм)
|
13 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Metric Micrometer |
|
Высота (мм)
|
25.4 |
|
Высота (дюймы)
|
1.00 |
|
Размер платформы (мм)
|
66.5 x 66.5 |
|
Размер платформы (дюймы)
|
2.62 x 2.62 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

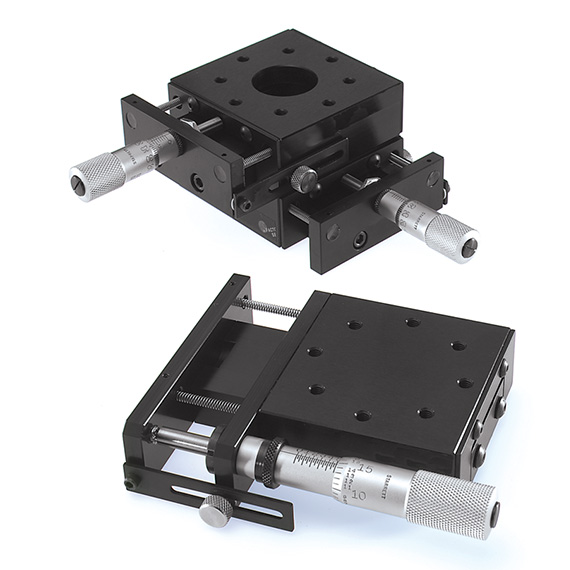

Система позиционирования на шариковых подшипниках с дюймовыми стандартами и метрическим микрометром ориентирована на применение в гибридных установках, где монтажная база построена по дюймовой логике, а оператору удобнее вести настройку в метрических величинах. Такой вариант особенно практичен в лабораториях и на производстве, где используется смешанный парк оборудования и необходимо упростить взаимодействие с системой без потери точности ручной подстройки. Конструкция обеспечивает плавное линейное перемещение и подходит для повторяемой юстировки чувствительных узлов.
Диапазон перемещения 13 мм дает достаточный запас для точной выверки оптических компонентов, датчиков, образцов, держателей и функциональных модулей, устанавливаемых на компактной платформе. Торцевое расположение винта делает управление удобным при продольной компоновке и позволяет экономно использовать пространство вокруг боковых сторон изделия. Сплошной верх обеспечивает ровную опорную поверхность для монтажа элементов, которым требуется полная площадь контакта без центрального отверстия, что важно для небольших пластин, основания камер, сенсорных блоков и измерительных головок.
Размер платформы 2,62 x 2,62 мм указывает на компактный формат изделия, подходящий для настольных установок, модульных приборов и систем с ограниченным монтажным пространством. Платформа может применяться как самостоятельный регулируемый модуль или как часть многокоординатной схемы для последовательной настройки по нескольким осям. Сочетание компактности, метрического микрометра и сплошной верхней поверхности делает модель удобной для точных работ, где важны аккуратность позиционирования, понятная индикация перемещения и простота интеграции в существующую механику.
Характеристики
- Тип изделия: система ручного линейного позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 13 мм
- Механизм настройки: метрический микрометр
- Расположение винта: на торце
- Конфигурация верха: сплошной верх
- Размер платформы: 2,62 x 2,62 мм
Отрасли применения
- Лабораторная оптика и фотоника
- Измерительные и калибровочные стенды
- Компактные приборы и сенсорные модули
- Микроскопия и работа с образцами
- Инженерные разработки и прототипирование
- Сборка точных механических узлов
