Ахроматический триплет, диапазон длин волн: УФ-ИК (193 - 1000 нм), фокусное расстояние: 135 мм, без покрытия

Описание

Ахроматический триплет 47-312 компании Edmund Optics имеет фокусное расстояние 135 мм и скорректирован для работы в исключительно широком диапазоне 193–1000 нм — от глубокого ультрафиолета до ближнего инфракрасного света — без просветляющего покрытия.

Обычная одиночная линза фокусирует разные цвета (длины волны) света на чуть разном расстоянии от себя — это явление называется хроматической аберрацией. Триплет состоит из трёх линз (а не двух, как обычный ахроматический дуплет) из разных марок стекла, что позволяет свести вместе фокусы сразу для трёх разных длин волн одновременно и тем самым добиться чистой, равномерной фокусировки в намного более широком спектральном диапазоне, чем это доступно обычному дуплету.

Диапазон коррекции 193–1000 нм необычайно широк — он охватывает и глубокий ультрафиолет (где работают эксимерные лазеры), и весь видимый свет, и ближний инфракрасный диапазон, — такая коррекция требует специально подобранных сортов стекла, прозрачных именно в ультрафиолете, где обычное оптическое стекло уже почти не пропускает свет.

Отсутствие просветляющего покрытия в этом случае не недостаток, а инженерное решение: любое стандартное покрытие оптимизировано под определённый, обычно намного более узкий диапазон длин волн, и на всём заявленном сверхшироком диапазоне 193–1000 нм оно работало бы неравномерно — без покрытия линза теряет чуть больше света на отражение, зато одинаково ведёт себя на любой длине волны внутри всего диапазона.

Такие широкодиапазонные триплеты применяют в спектроскопии и аналитическом приборостроении, где один и тот же оптический тракт должен без потери качества работать сразу с ультрафиолетовым, видимым и ближним инфракрасным светом.

Характеристики

• Артикул: 47-312; производитель: Edmund Optics
• Тип: ахроматический триплет (трёхлинзовый объектив)
• Диапазон коррекции: УФ-ИК, 193–1000 нм
• Фокусное расстояние: 135 мм
• Покрытие: отсутствует

Отрасли применения

• Спектроскопия и аналитическое приборостроение
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Фтористый кальций и элементы из плавленого кремнезема, получаемые с помощью УФ излучения
• Широкополосный дизайн с цветовой коррекцией от 193 нм до 1000 нм
• Идеально подходит для приложений флуоресценции и спектроскопии

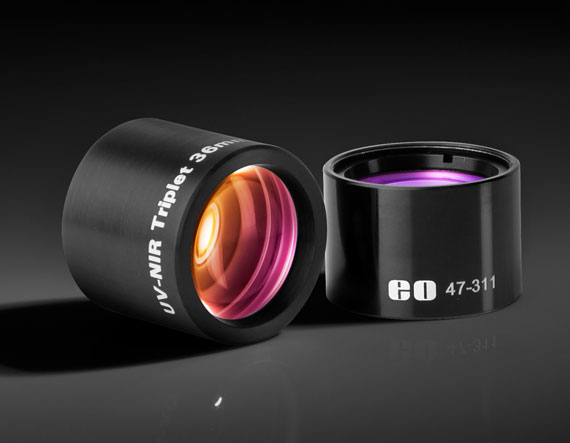

Разработанные с учетом широкополосных приложений, наши линзы с коррекцией УФ-БИК обеспечивают постоянное фокусное расстояние (см. информацию о хроматическом сдвиге ниже) для длин волн в диапазоне от 193 до 1000 нм. Изготовленные из первоклассного фторида кальция и плавленого кремнезема, эти бесконечно сопряженные триплеты идеально подходят для приложений визуализации, использующих широкий спектр длин волн. Типичные области применения включают исследования флуоресценции, в которых излучаемый свет находится в видимой и ближней инфракрасной областях спектра, или в двухпроходных системах, в которых одна и та же линза используется для освещения возбуждающего материала, а также для сбора излучения от него. Элементы не имеют покрытия и смонтированы в алюминиевом корпусе диаметром 30 мм. Доступны просветляющие покрытия, однако действует минимальный объем заказа.

Доступна полная информация о рецепте.
