Поставщик
|
Edmund Optics |
|
Артикул
|
56-336 |
|
Перемещение
|
Z |
|
Вид резьбы
|
метрическая |
|
По типу стола
|
подъемные |
|
Тип движения
|
Линейная (Z) |
|
Конструкция
|
Алюминий, латунь и нержавеющая сталь |
|
Система направляющих
|
Пантограф |
|
Параллельность (мм)
|
0.1 (тип.) |
|
Тип привода
|
Ходовой винт |
|
Шаг винта (мм)
|
1 |
|
Размер платформы (мм)
|
Верх: 132 x 80; Низ: 160 x 80 |
|
Регулировка высоты (мм)
|
22 |
|
Минимальная высота (мм)
|
63 |
|
Максимальная высота (мм)
|
85 |
|
Тип
|
Метрическая резьба |
|
Монтажная резьба
|
Верх: (15) M4 x 0.7; Низ: (4) M6 x 1 на 140 x 60 мм, (4) 4.5 мм на 50 мм |
|
Грузоподъемность (кг)
|
20 |
|
Вес (кг)
|
2 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
Описание

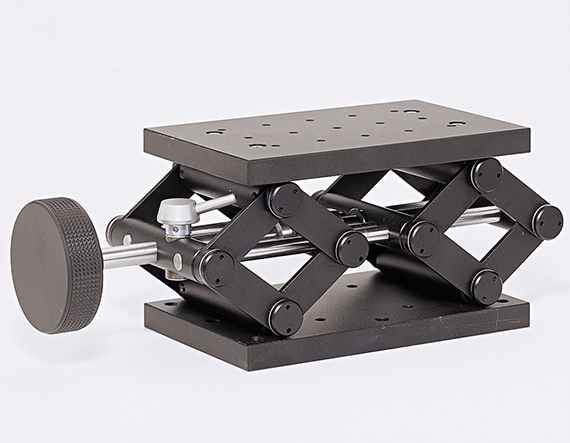

Подъёмный столик Edmund Optics 56-336 с метрической резьбой имеет платформы разного размера: верхняя 132 x 80 мм и нижняя 160 x 80 мм. Минимальная высота составляет 63 мм, максимальная — 85 мм. Такой небольшой диапазон регулировки ориентирован на точную подстройку уровня в пределах нескольких сантиметров, когда базовая геометрия уже задана другими элементами. Компактная конструкция делает столик удобным для встраивания в плотные оптические и измерительные сборки.
Метрическая сетка отверстий на платформах облегчает крепление стоек, держателей и других компонентов. Небольшой ход по высоте при сохранении жёсткости механизма обеспечивает высокую стабильность после фиксации. Столик удобен в роли «тонкого» корректирующего узла по оси Z, когда нужно выровнять уровни нескольких модулей или вывести образец в фокус без значительного изменения общей компоновки.
Характеристики
- Наименование: Подъемный столик с метрической резьбой, размер платформы: верхней 132 x 80 мм, нижней 160 x 80 мм
- Бренд: Edmund Optics
- Артикул: 56-336
- Минимальная высота: 63 мм
- Максимальная высота: 85 мм
- Система крепежа: метрическая резьба
- Назначение: точная регулировка высоты в ограниченном диапазоне
Отрасли применения
- Прецизионные лабораторные стенды
- Компактные оптические и оптоэлектронные установки
- Системы, где требуется деликатная подстройка уровня подсистем
