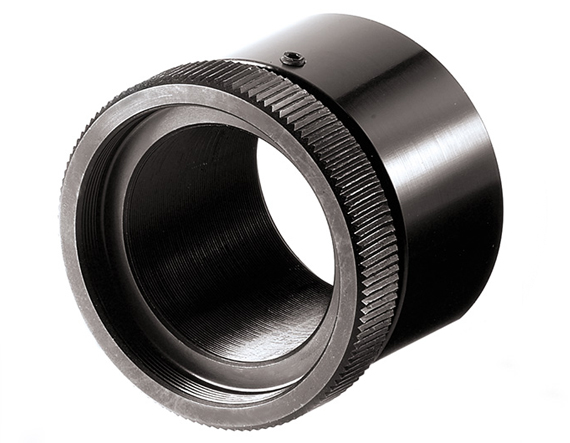

Тубус для точной регулировки положения оптики, длина: 13.5 - 17.0 мм, крепление: S-Mount

Описание

Тубус для точной регулировки положения оптики представляет собой механический цилиндрический элемент с внутренней или наружной резьбой, предназначенный для установки и юстировки линз, объективов или иных оптических компонентов относительно светочувствительной матрицы либо иного оптического узла камеры. Конструкция изготавливается из металлического сплава с высокой точностью резьбового шага, что обеспечивает плавное и предсказуемое перемещение вдоль оптической оси при вращении, позволяя точно выставить фокусное расстояние или рабочий отрезок системы. Крепление S-Mount представляет собой миниатюрный резьбовой стандарт M12, широко распространённый в компактных и встраиваемых камерных модулях, где важны небольшие габариты и низкая масса узла. Диапазон регулировки длины 13.5–17.0 мм задаёт пределы осевого перемещения оптического элемента внутри тубуса.

Характеристики

• Тип: тубус для юстировки оптики
• Диапазон регулировки длины: 13.5 - 17.0 мм
• Крепление: S-Mount (M12)
• Назначение: точная фокусировка встраиваемой оптики

Отрасли применения

Такие тубусы применяются при сборке миниатюрных камерных модулей для встраиваемых систем машинного зрения, эндоскопического оборудования, компактных видеорегистраторов и промышленных сенсоров контроля, где необходима точная механическая настройка положения линзы относительно матрицы после установки в корпус. Механизм регулировки востребован на этапе производства и калибровки оптико-электронных устройств, а также при ремонте и повторной настройке камерных узлов, требующей коррекции фокуса без замены всей оптической сборки.

Описание семейства продуктов

• Внутренний корпус с мелкой резьбой для точной настройки фокуса
• Внутренний диаметр резьбы перегородки для уменьшения рассеянного света
• Рифленая кромка на охватывающем конце для контролируемой регулировки.

Фокусировочные трубки TECHSPEC® C, S и T с тонкой резьбой используются для точной регулировки положения оптических элементов в системе. Эти трубки имеют внешний корпус с наружной резьбой C, S или T-Mount на конце основания и внутренний корпус с мелкой резьбой для точной фокусировки. Вторичный ствол имеет внутреннюю резьбу S, C или T-Mount, кольцо с накаткой на переднем конце для легкой регулировки и внутреннюю резьбу для светоотражателя. Установочные винты можно использовать для фиксации положения расширения. Фокусные трубки с мелкой резьбой TECHSPEC C, S и T-Mount предлагают различные варианты длины удлинения для удовлетворения конкретных требований применения.

Примечание. Совместимые шестигранные ключи для фокусных трубок C, S и T с тонкой резьбой (№ 56-271, № 55-452 и № 58-637 соответственно) продаются отдельно.
